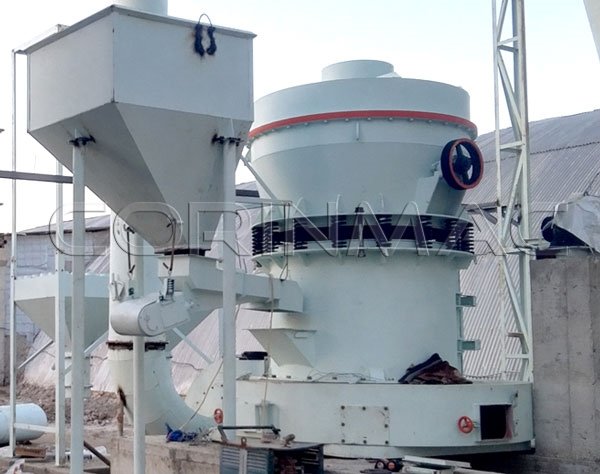

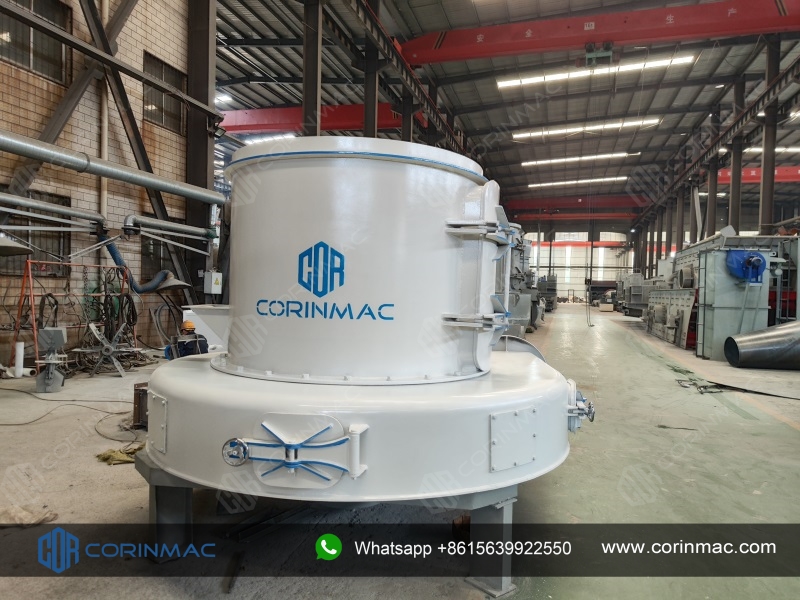

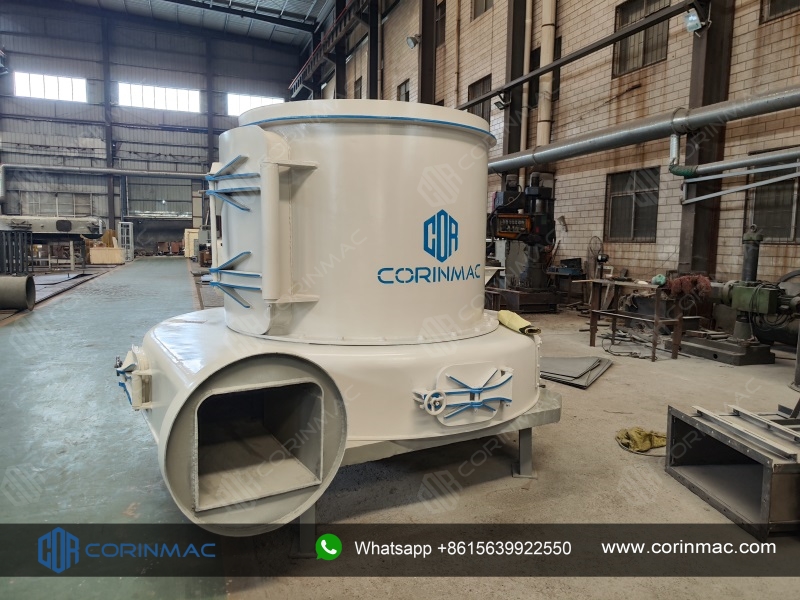

Мельница высокого давления серии YGM (Raymond)

Оставьте заявку

Can't see clearly?
Нагнетающее устройство с пружиной высокого давления может улучшить давление шлифования ролика, что повышает эффективность на 10-20%, а эффективность уплотнения и удаления пыли довольно высока.

Производительность:0,5-3 т/ч
                                       2.1-5.6 т/ч
                                       2.5-9.5 т/ч
                                       6-13 т/ч
                                      13-22 т/ч

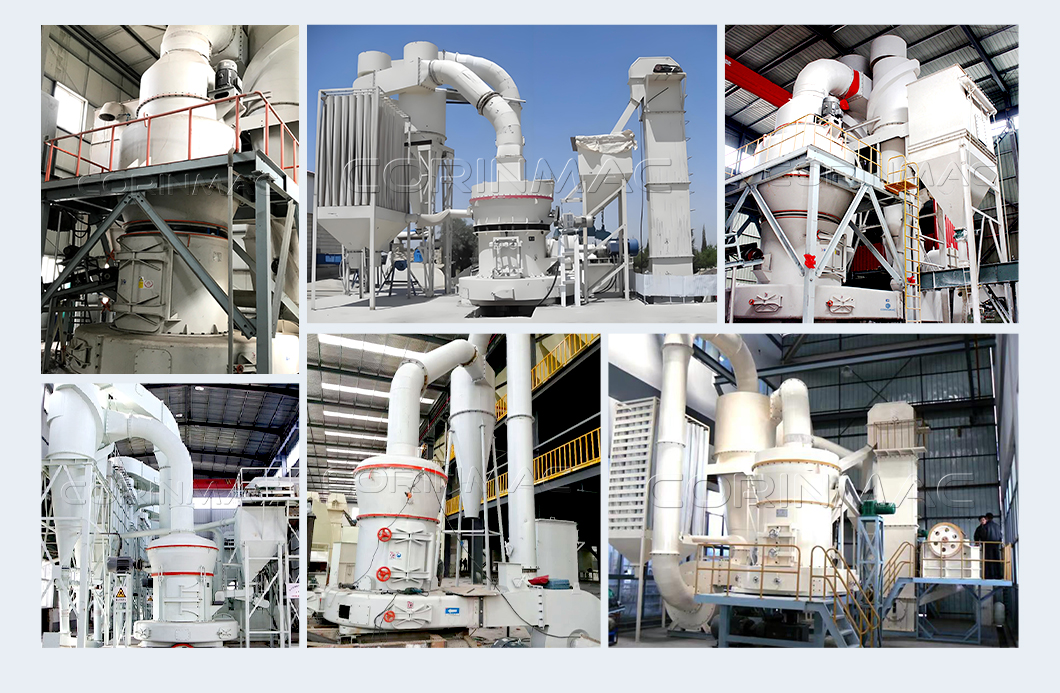

Области применения: цемент, уголь, десульфуризация электростанций, металлургия, химическая промышленность, неметаллические минералы, строительные материалы, керамика.


Описание

В сухие смеси обычно есть минеральные порошки как наполнители, чтобы получить высококачественный минеральный порошок нужна мельница высокого давления серии YGM, которая применяется в отраслях металлургии, строительных материалов, химии, рудника, строительства высокоскоростной магистрали, гидроэлектрастанции и т.д. для измельчения негорючих, невзрывчатых, хрупких материалов средней, низкой твёрдости по Моосу не выше 9.3 класса, их влажность не выше 6%.








Принцип работы

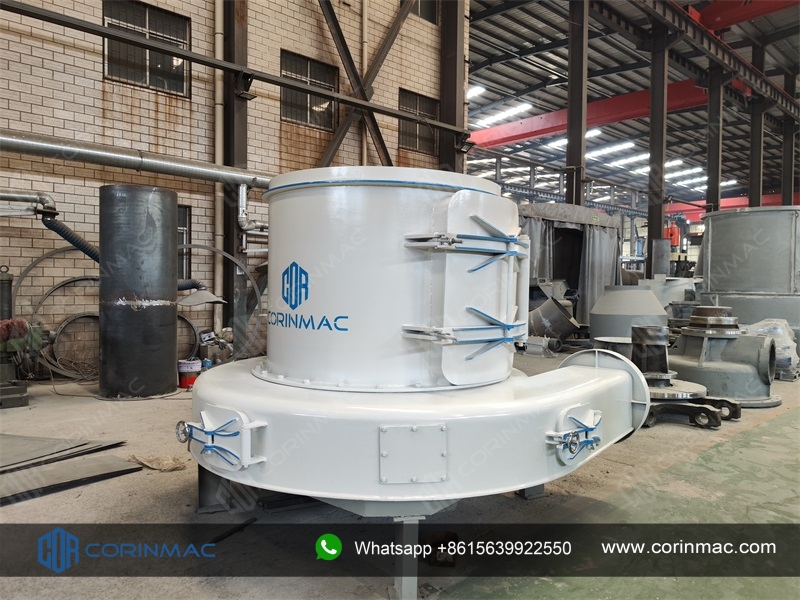

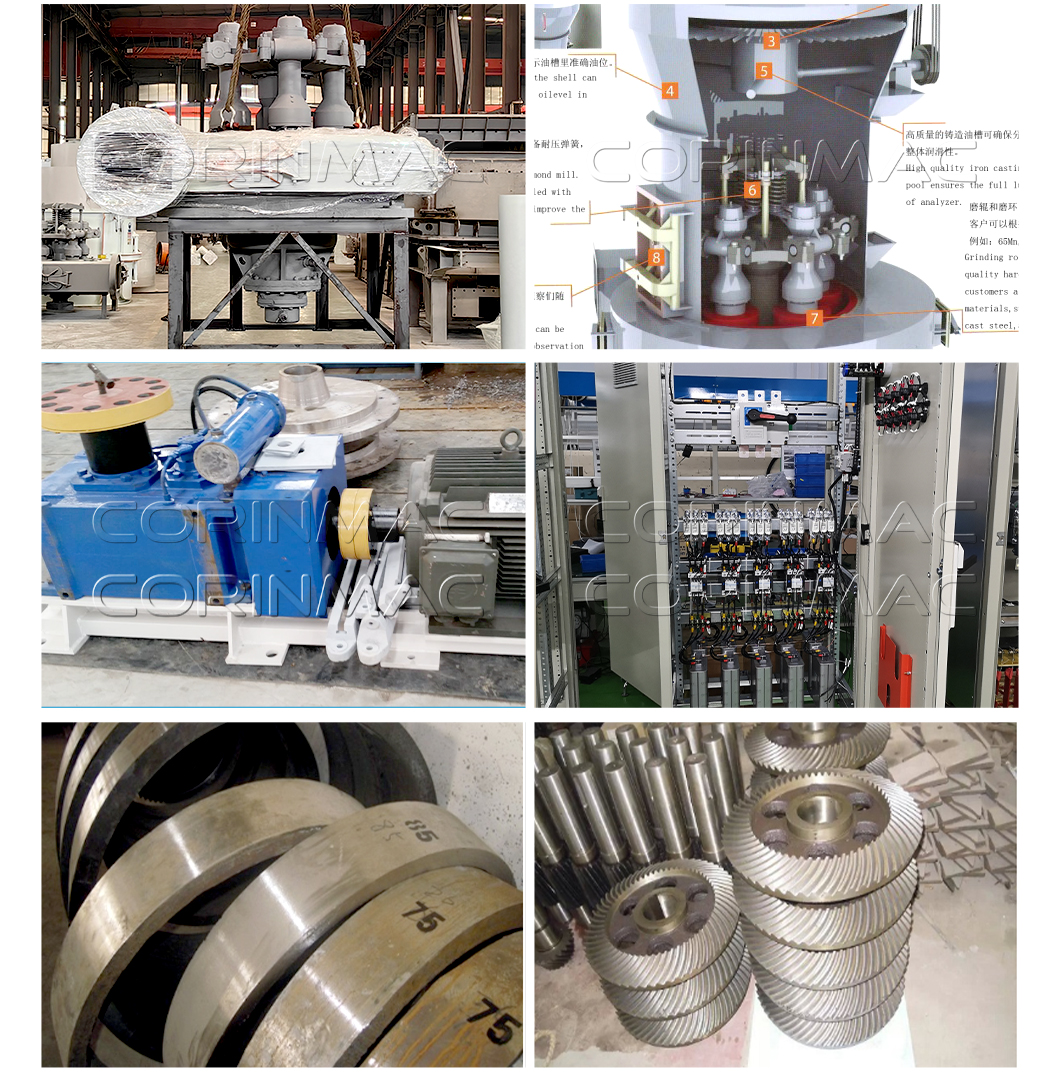

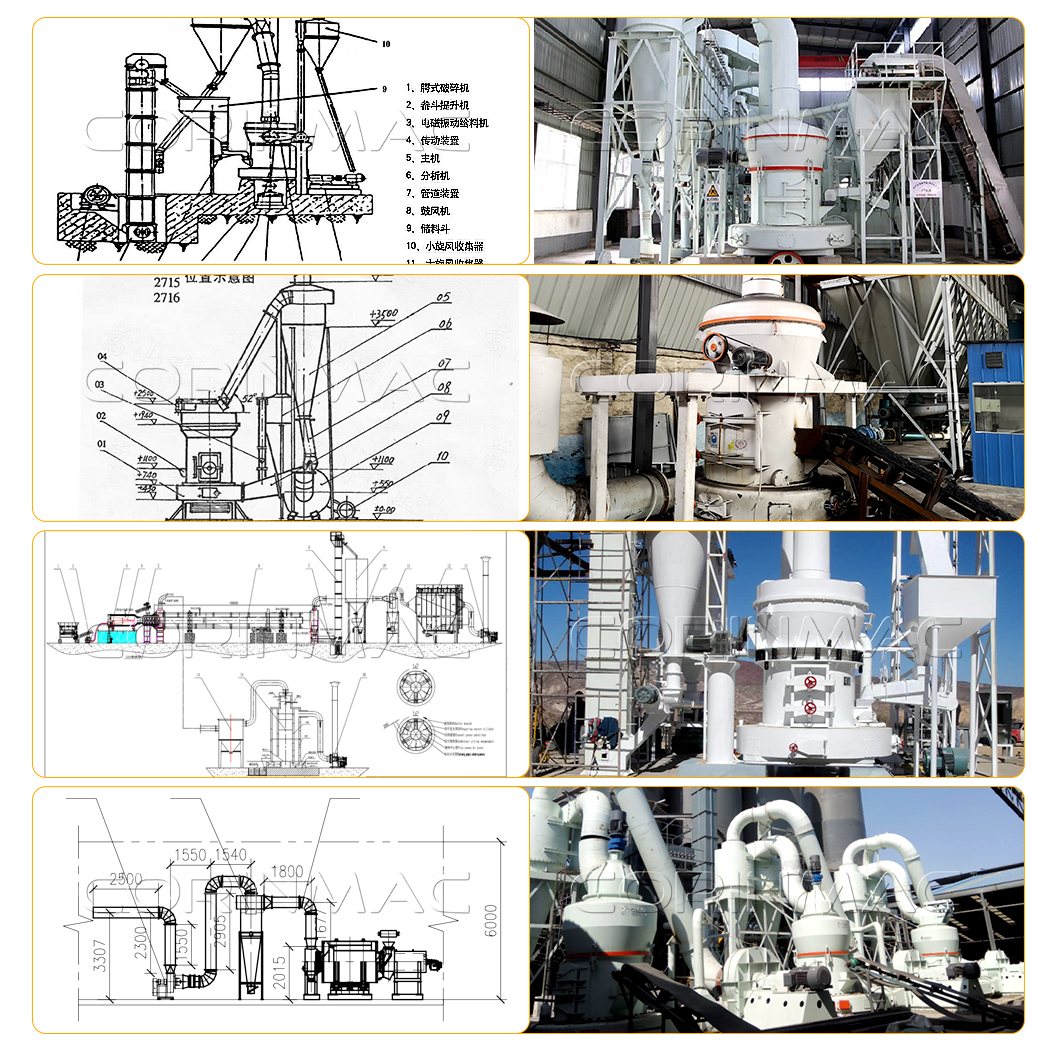

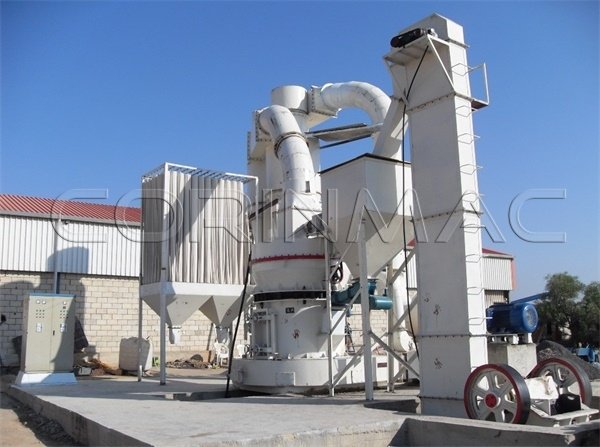

Мельница высокого давления состоит из дробилки, ковшового элеватора, бункера, вибрационного питателя, электронной системы управления и системы главной мельницы т.д. В главной машине мельницы высокого давления со суспензионными валиками, агрегат валиков через горизонтальную ось висит на вешалке. Вешалка, шпиндель и подставка совков зафиксированы и связаны, пружина для давления давит на вешалку, в опоре на горизонтальную ось заставляет валик давить на кольцо, когда электродвигатель через приводную установку приводит в движение шпиндель, совок и валик одновременно синхронно вращаясь, валик вращается на кольце и вокруг оси. Электродвигатель через приводную установку вкладывает в движение анализитора, чем быстрее вращение, тем произведённый порошок меньше. Чтобы гарантировать, что мельница работает под отрицательным давлением, увеличённый воздух через трубу для остального воздуха между вентилятором и главной машиной выпускается в пылесос, после отчистки воздух выпускается в атмосферу.






Технические парамеры
Модель Количество ролика Размер ролика(мм) Размер кольца(мм) Размер подаваемых частиц(мм) Тонкость продукта(мм) Производительность (Т/Час) Motor Мощность(Ква) Масса(т)
YGM85 3 Φ270×150 Φ830×150 ≤20 0.033-0.613 1-3 22 6
YGM95 4 Φ310×170 Φ950×160 ≤25 0.033-0.613 2.1-5.6 37 11.5
YGM130 5 Φ410×210 Φ1280×210 ≤30 0.033-0.613 2.5-9.5 75 20
