Барабанная сушилка трехконтурная(трехпроходная)



           Технические особенностиСушильный агрегат компании «CORINMAC» - является передовой разработкой в области сушки различных материалов по плотности и размеру.
           Снижение расходов на потребление кВт приводной станции и сбережение тепла - вот задача, реализованная в данном агрегате.
           Задача решена за счет организации трех контурной системы движения материала внутри корпусов барабана, распределение нагрузок материала и тепла по всему устройству равномерно.
           За счет увеличения площади контактов теплоносителя и продукта, удалось снизить расход условного топлива на тону высушенного материала и повысить КПД устройства.
           За счет равномерного распределения материала по всему объему барабана, удалось снизить потребление кВт приводных устройств.
           За счет инфракрасного излучения от нагретого метала внутри барабана, повысилась тепловая мощность в целом агрегата и как следствие упал расход условного топлива.
           Совокупно эти решения позволили значительно сократить длину барабана – что позволяет занимать меньше место и встраиваться в технологии с ограниченным пространством.
           Наличие футерованной топочной зоны позволяет распределять факел горелки и топочные газы по всей площади входа в барабан, увеличивая площадь теплового агента.
           Короткая длинны барабана минимизирует такие факты как термическое расширение металла, что у конкурентов приводит к деформации конструкции и преждевременному выходу из строя.
           Общая конструкция барабана компактна, разумна и проста в эксплуатации.

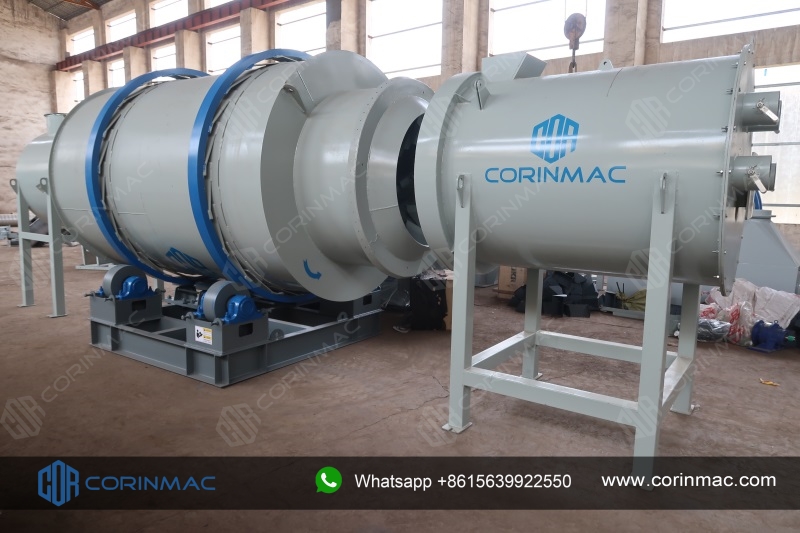

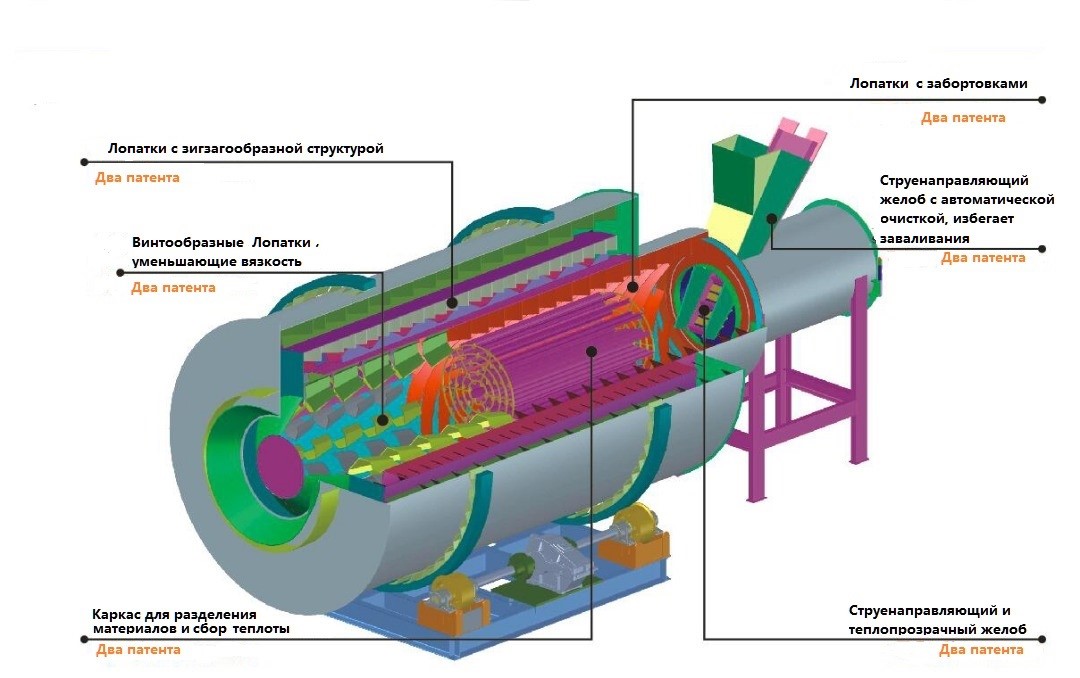

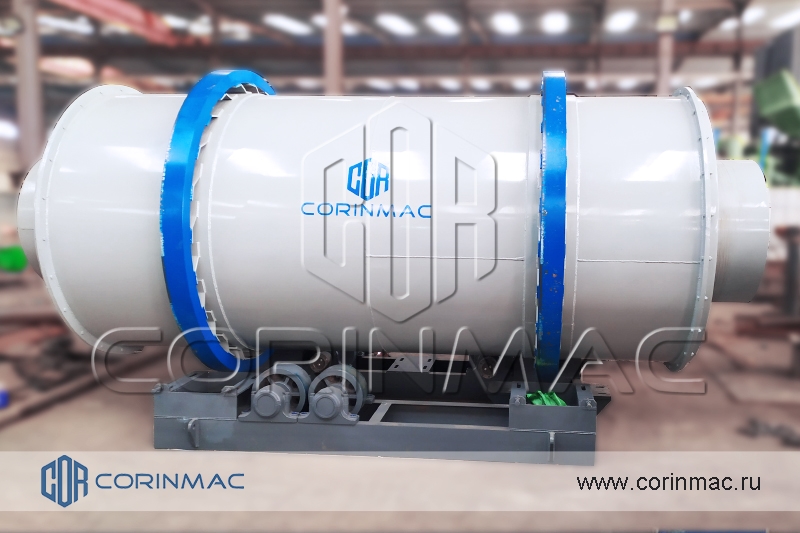

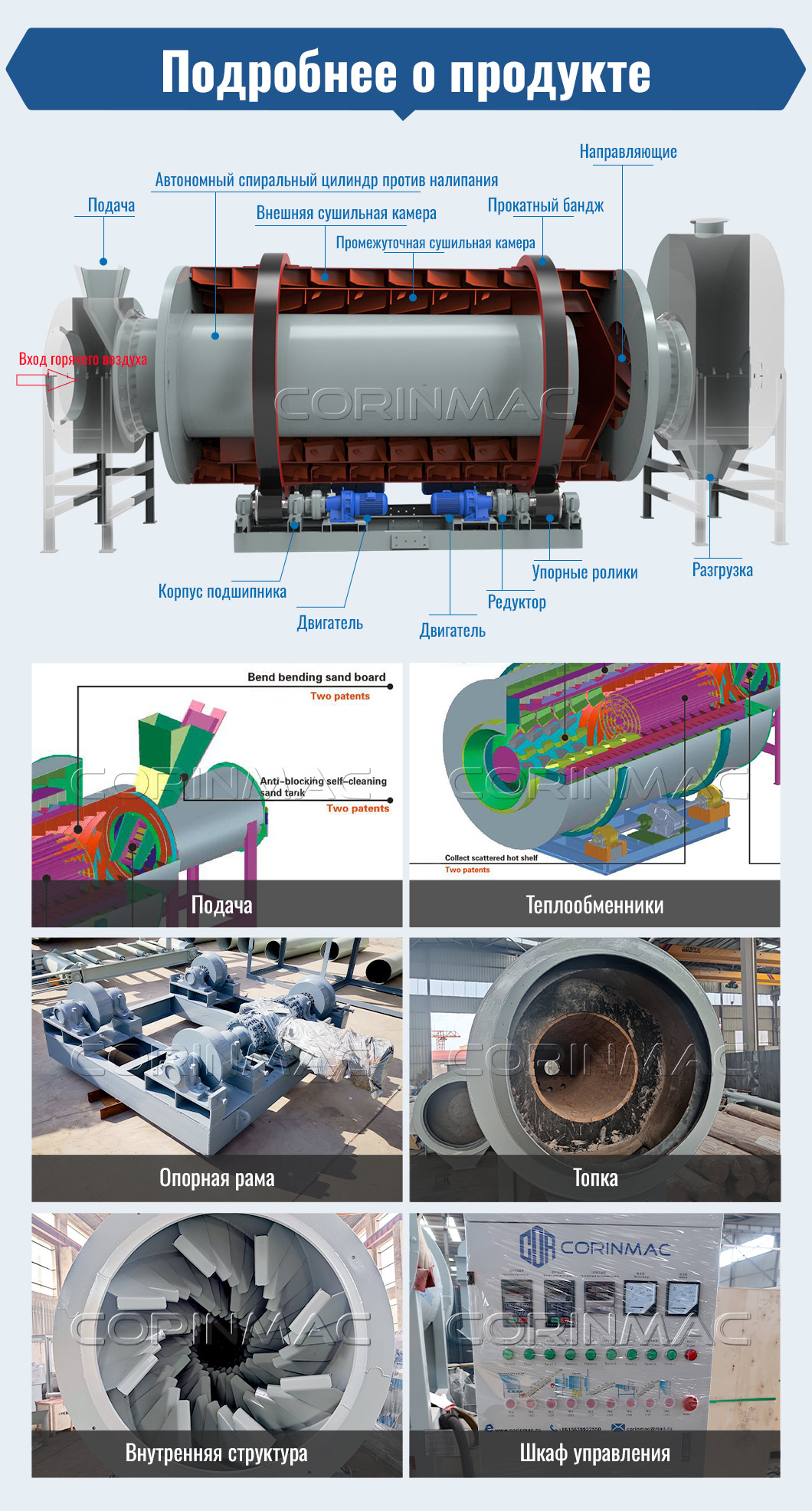

Принцип работы

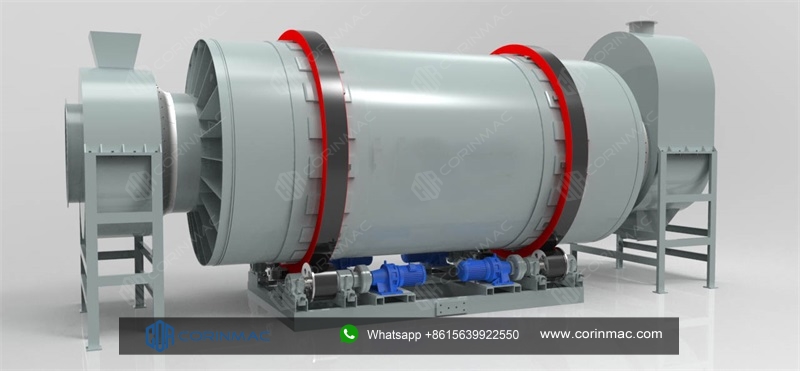

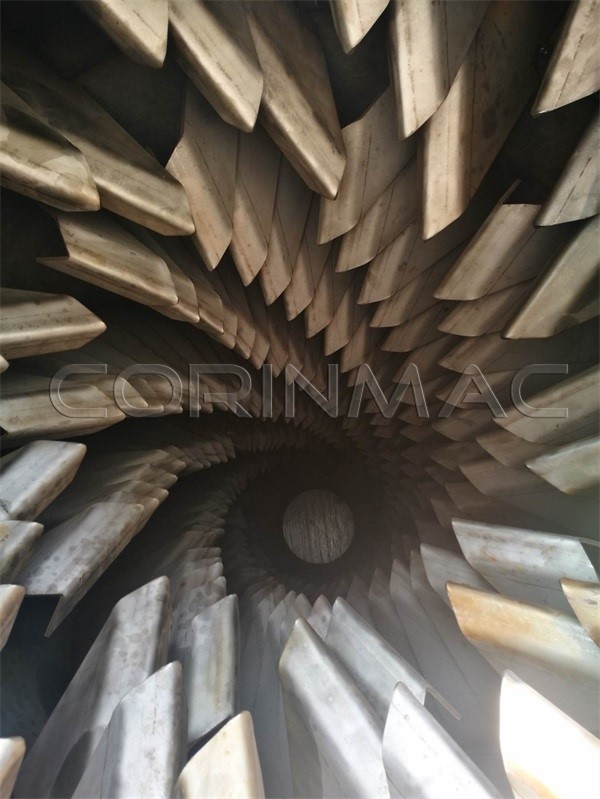

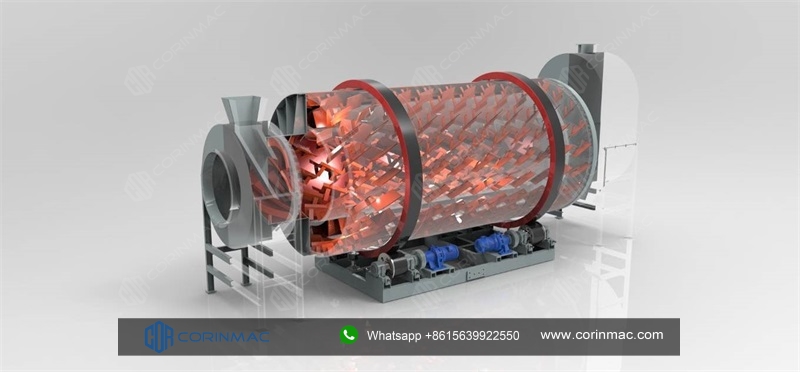

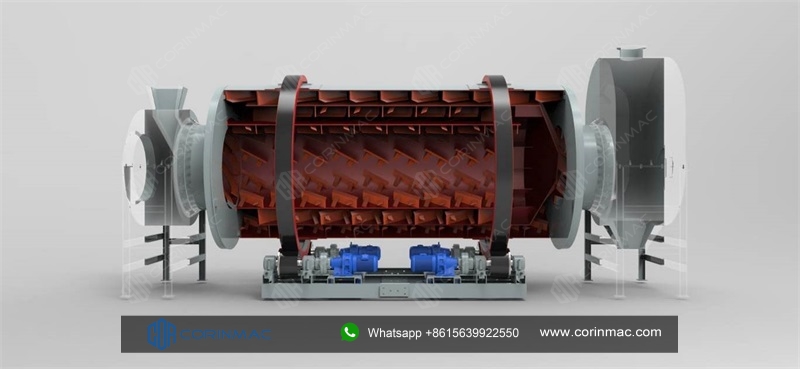

           Подающим устройством материал поступает во внутреннюю часть вращающегося барабана, для осуществления последующей сушки. За счет оригинального расположения толкающий лопаток материал подвергается ворошению и осуществляя поступательно-вращательные движение перемещаясь в противоположную сторону барабана, эффективно обдуваясь при этом горячими топочными газами.
           По достижении тыльной стороны за счет пересыпного устройства материал поступает во вторую внешнюю камеру и направляется по ней в противоположную сторону. Так же все происходит и в следившей третей внешней камере сушильного барабана.
За счет нагрева внутреннего корпуса барабана и объединённой стенки камер происходит нагрев перегородок со всех сторон, что увеличивает площадь теплообмена.
Более высушенный материал за счет уменьшения веса быстрей перемещается по всему объёму барабана чем влажный и быстро выносится за пределы сушильной камеры.
           Регулируя воздушный поток и скорость вращения барабана можно корректировать его параметры по качеству и количеству высушенного продукта.
Готовы высушенный продукт выгружается на транспортирующее устройство для дальнейшего передала.


Преимущества


  1. Трехконтурное решение сушильного барабана за счет внутренней конструкции увеличенной площадь контакта влажного материала с горячим воздухом, обеспечивает сокращать время сушки на 48-80% по сравнению с традиционными решениями Интенсивность испарения влаги на единицу объёма может достичь 120-180 кг/м куб. А потребление условного топлива составляет 6-8 кг/т. продукта
  2. Сушилка компании «CORINMAC» является инновационной разработкой и защищена патентами.
  3. Сушка материала осуществляется не только потоком горячего воздуха, но и инфокрасным излучением от нагретого метала внутренних конструкций, как энергоакумулятора. При этом повышается энергоэфективность всей сушилки.
  4. Габаритные размера сушилки уменьшены более чем на 30% от аналогов и соответственно уменьшены внешние потери тепла.
  5. Тепловая эффективность самоизоляции сушилки составляет до 80% (простых барабанах всего 35%), а тепловой КПД выше на 45%.
  6. За счет компактности установки снижается место расположения на 50% и затраты на строительство фундамента на 60 %
  7. Одно из достоинств сушилки - это выход готового сухого продукта с невысокой температурой около 60 градусов. Этот факт позволяет применять продукт без дополнительных агрегатов на охлаждение прямо в технологию.
  8. Низкая температура выходных газов продлевает срок службы фильтров в 2 раза.
  9. Желаемая конечная влажность может быть легко отрегулирована в соответствии с требованиями пользователя.

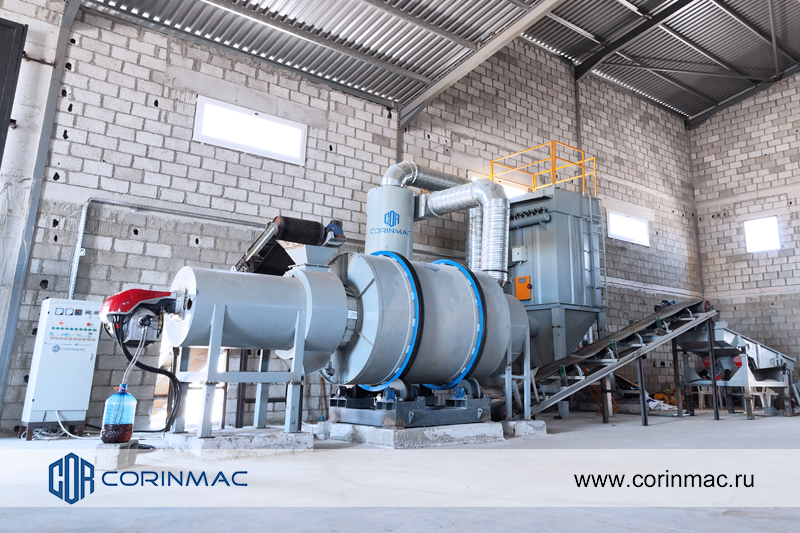

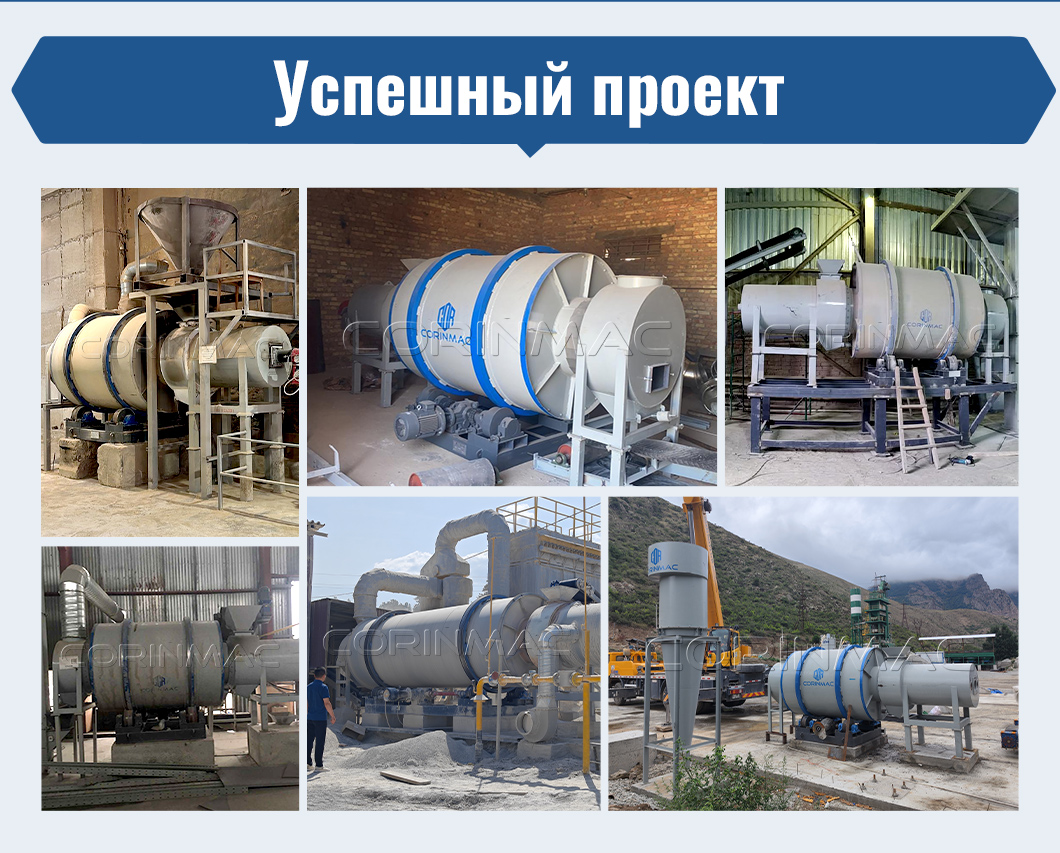

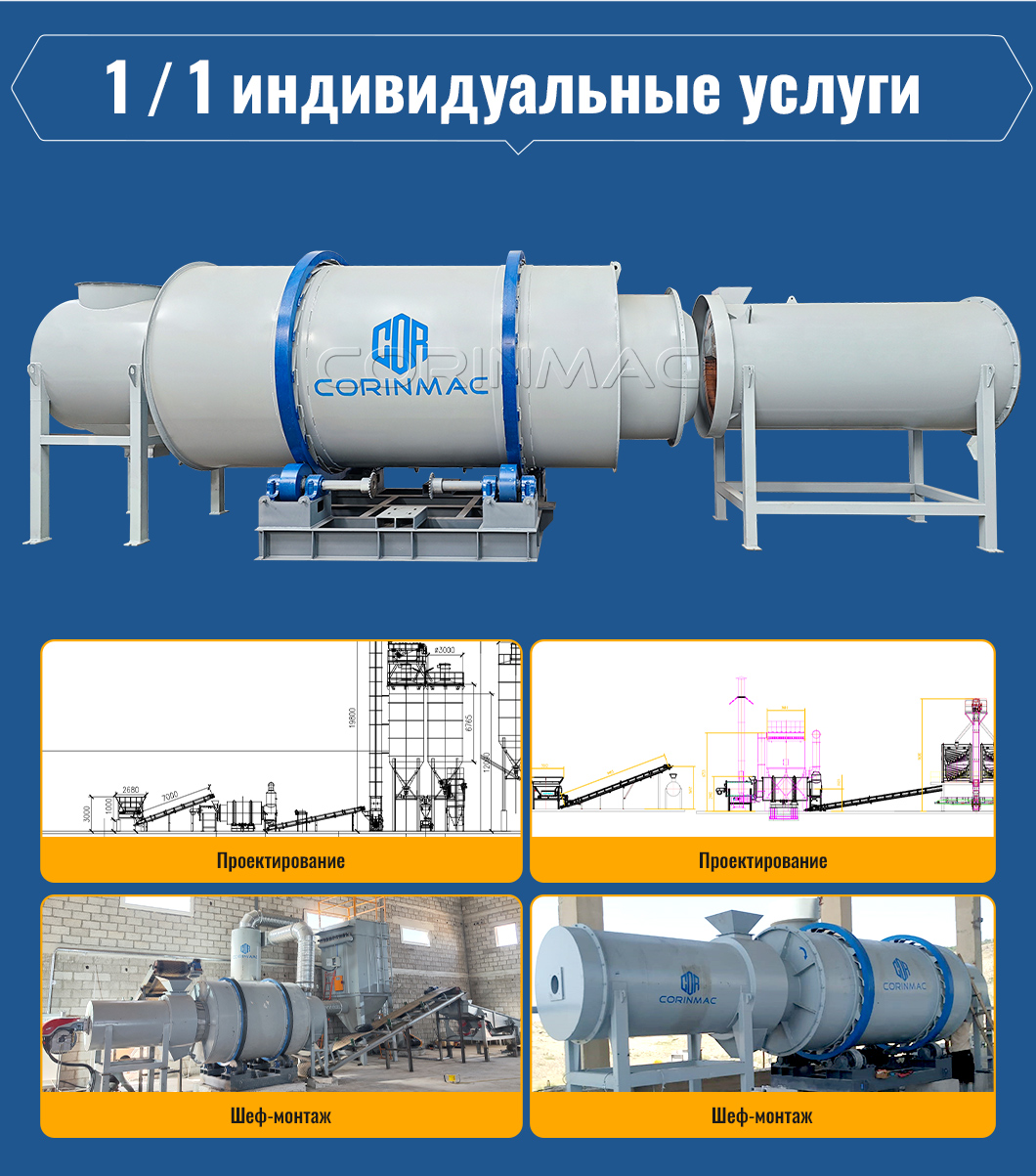

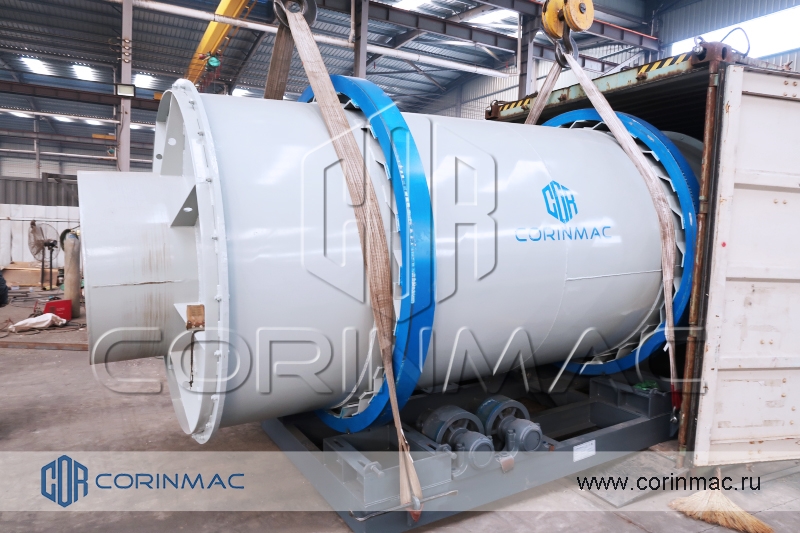

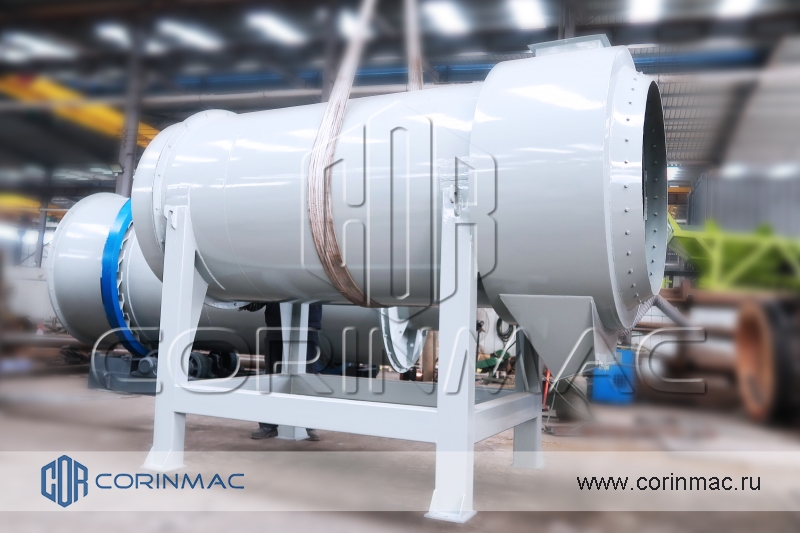

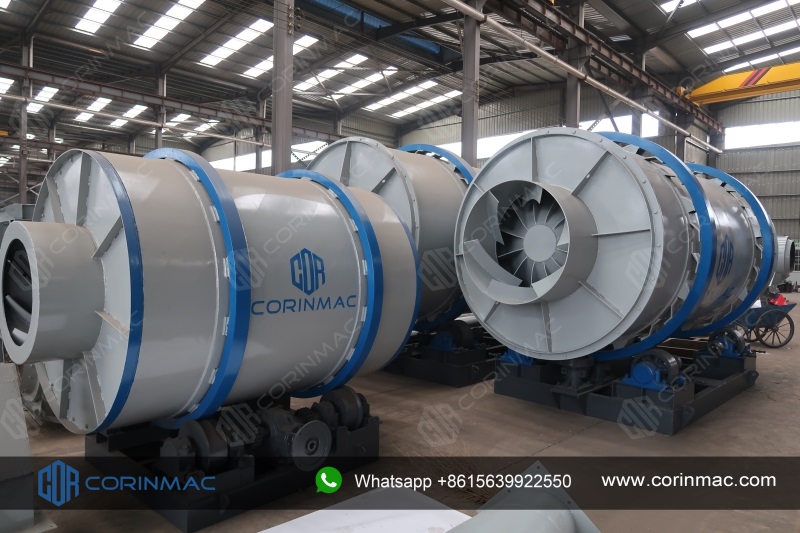

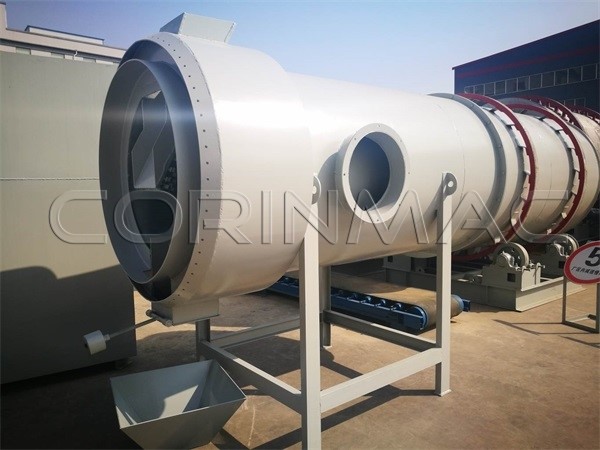

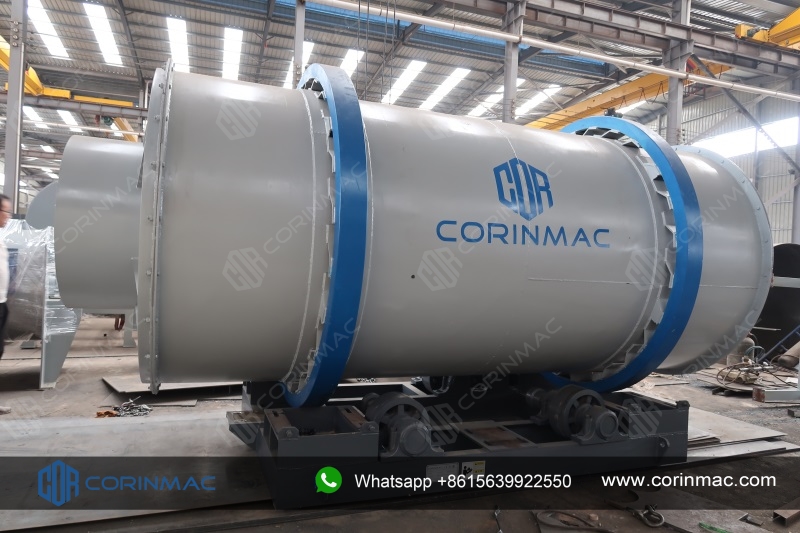

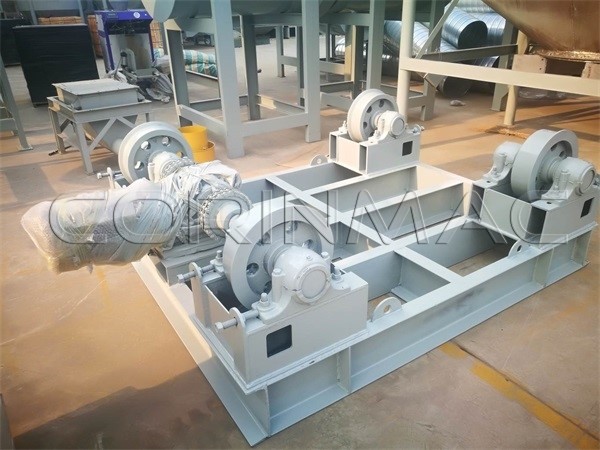

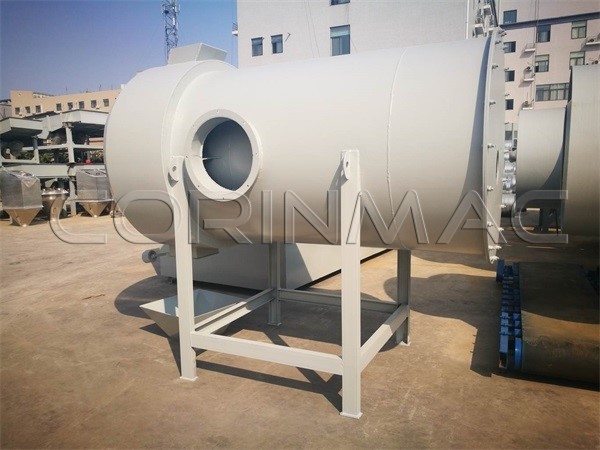

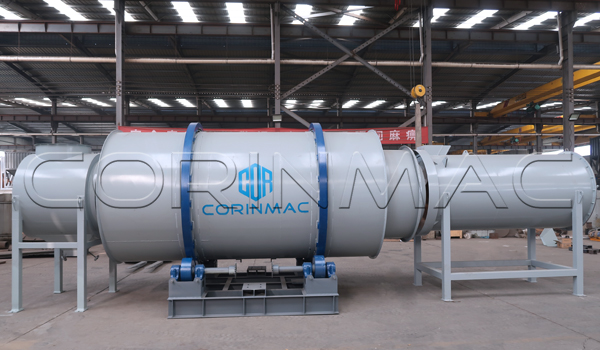

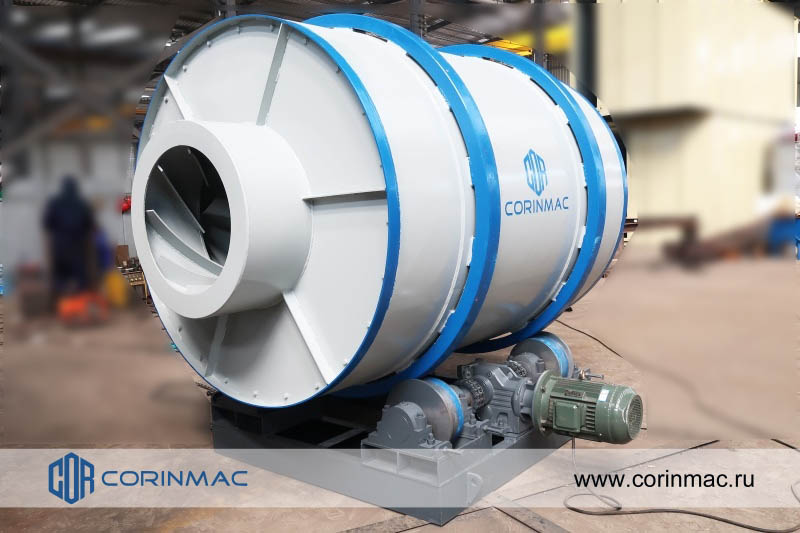

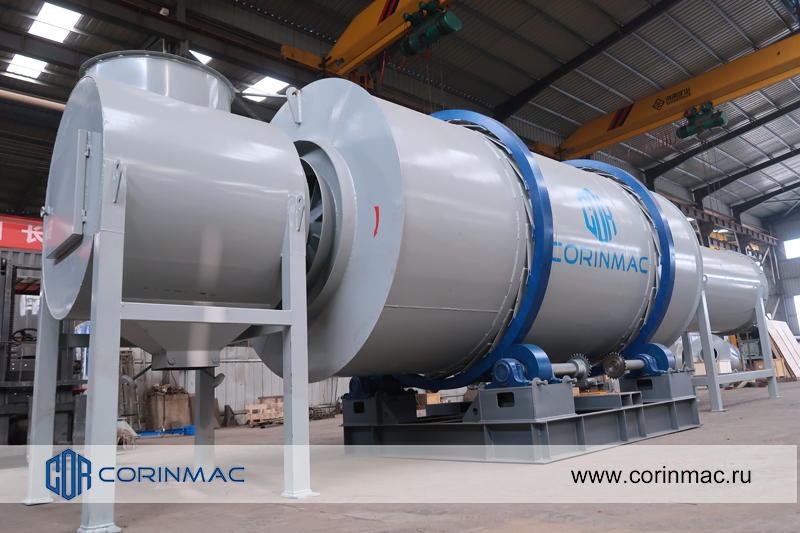

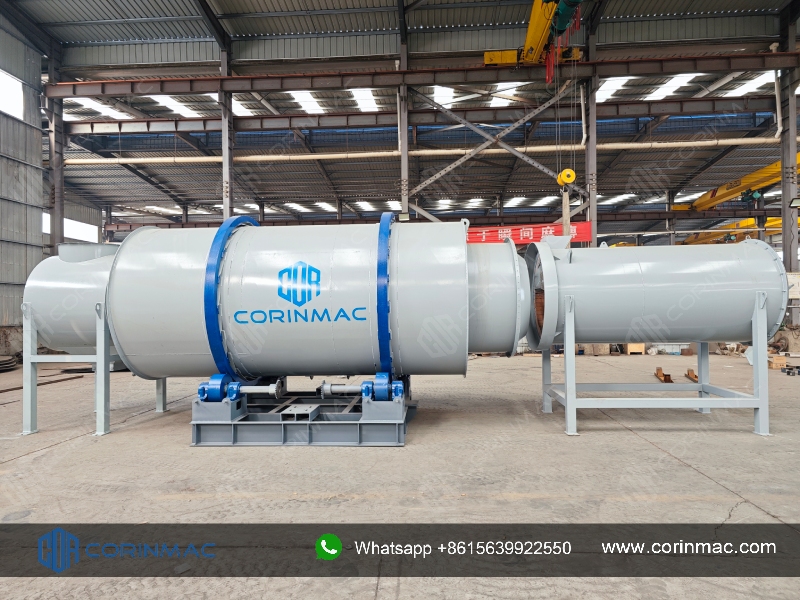

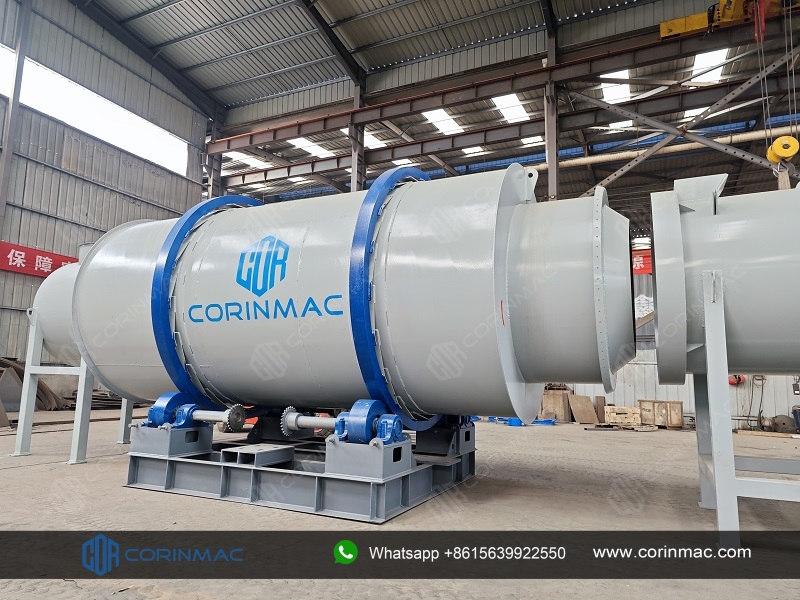

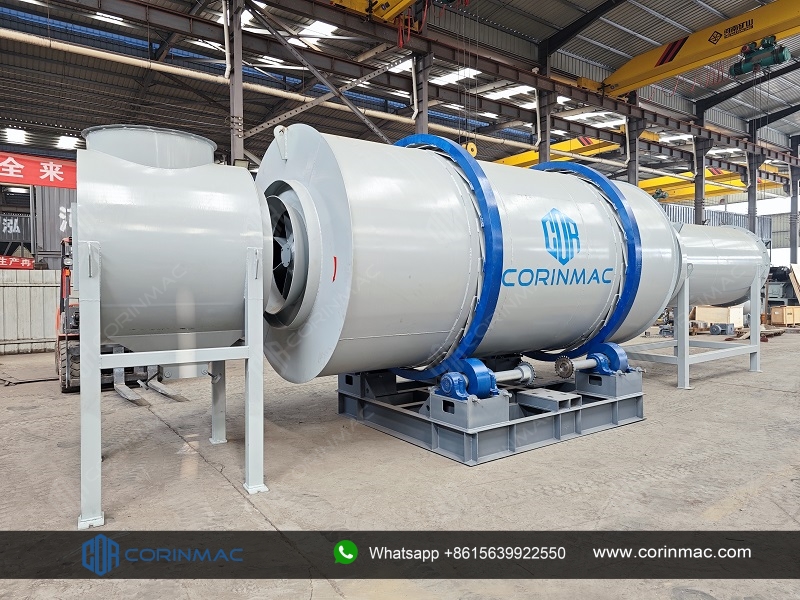

Трехконтурная сушилка
Трехконтурная сушилка
Трехконтурная сушилка

Трехконтурная сушилка

Трехконтурная сушилка

Трехконтурная сушилка

Трехконтурная сушилка

Трехконтурная сушилка

Трехконтурная сушилка

Трехконтурная сушилка

Трехконтурная сушилка


Технические характеристики

Модель Диаметр барабана (м) Длина барабана  (м) Оборотность барабана (об/мин) Объем  (m³) Производительность (т/ч) Мощность (кВт)
Ф1.38х1.8 1.38 1.8 3-10 2.6 1-3 3
Ф1.6х2.2 1.6 2.2 3-10 4.4 4-5 5.5
Ф1.8x3.6 1.8 3.6 3-10 9.1 6-8 7.5
Ф2x4 2 4 3-10 12.5 8-12 3*2
Ф2.2х4.5 2.2 4.5 3-10 17 10-15 7.5*2
Ф2.5x6 2.5 6 3-10 31 15-20 5.5*4
Ф2.7x7 2.7 7 3-10 40 20-30 7.5*4
Ф3x7 3 7 3-10 49 30-40 7.5*4
Ф3.2x8 3.2 8 3-10 64 40-50 11*4

Примечание:
1.Тех. Параметры посчитаны на основе влажность исходного песка: 10-15%, после сушки влажность меньше 1%.
2.Температура на вход сушилки 650-750 градусов.
3.Длина и диаметр сушилки можно менять по требованию заказчика.
