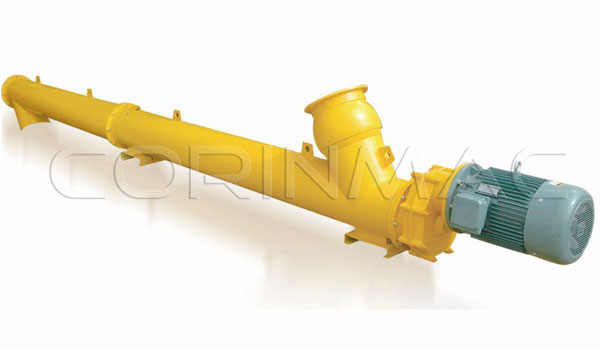

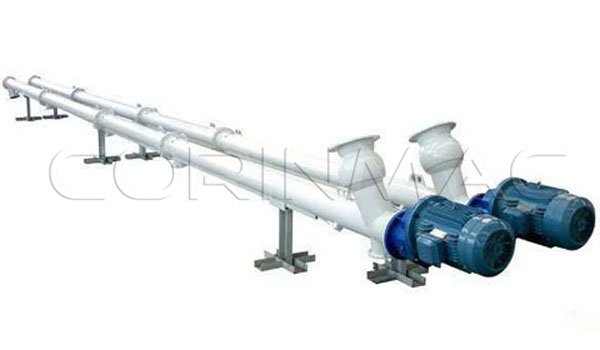

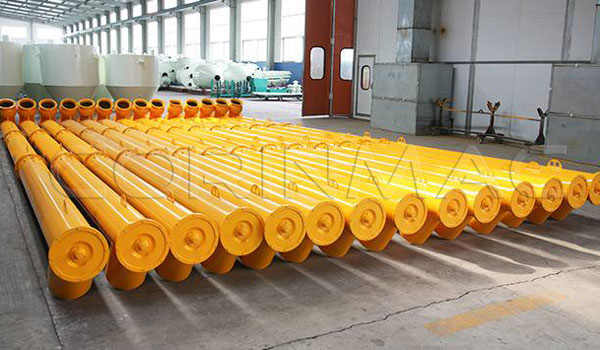

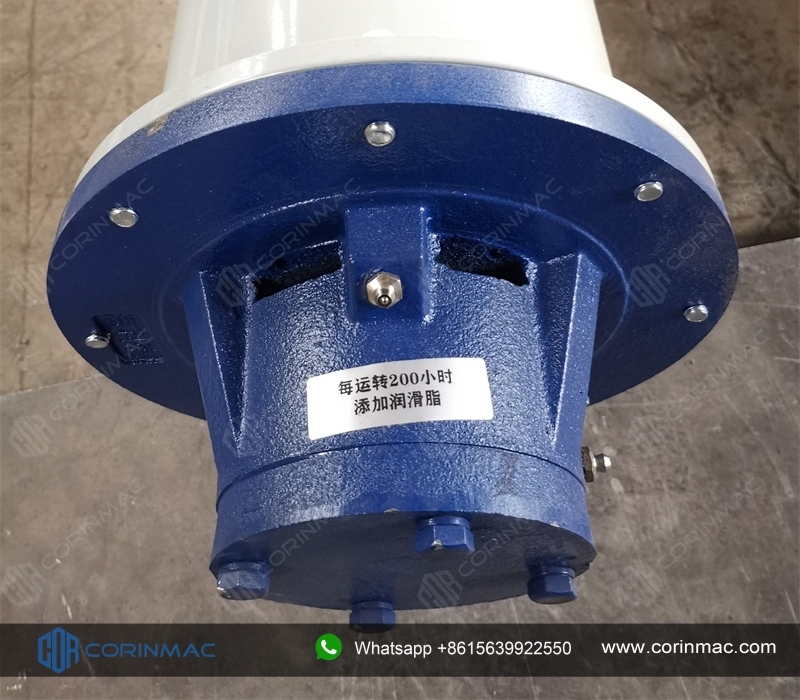

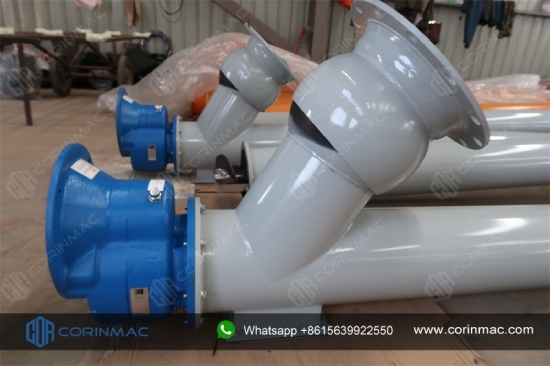

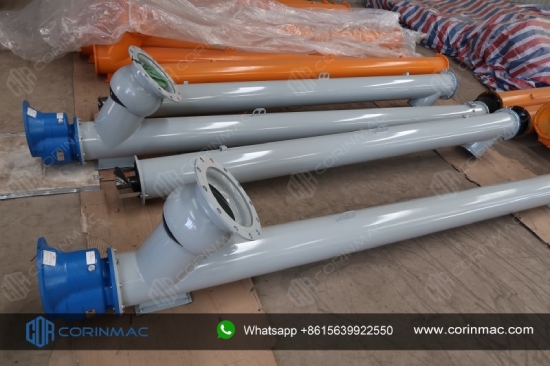

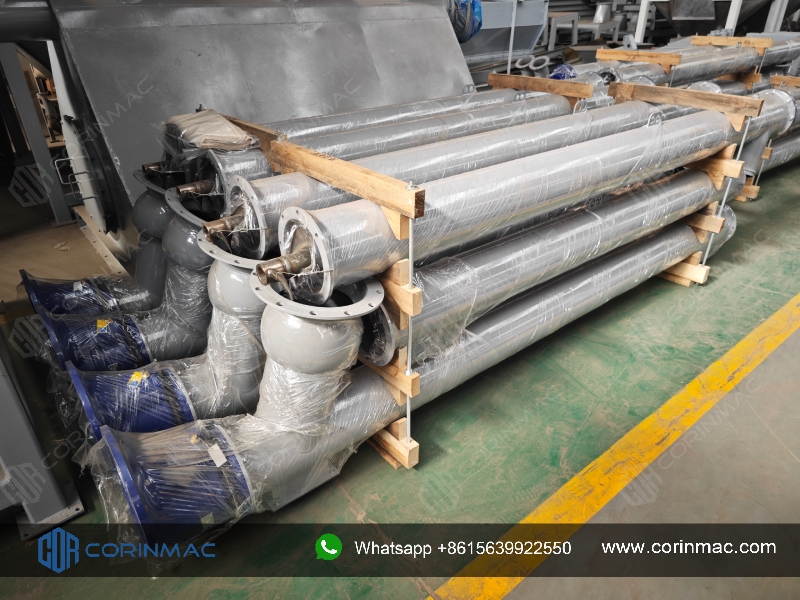

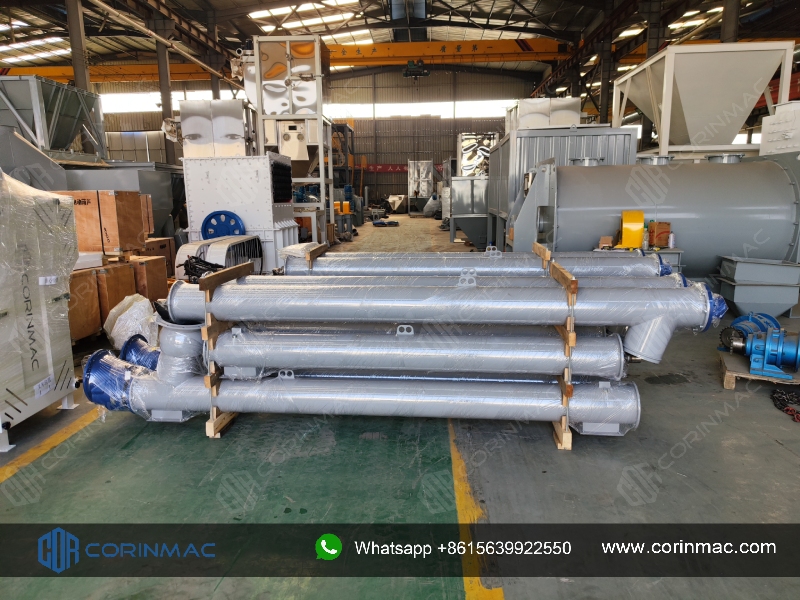

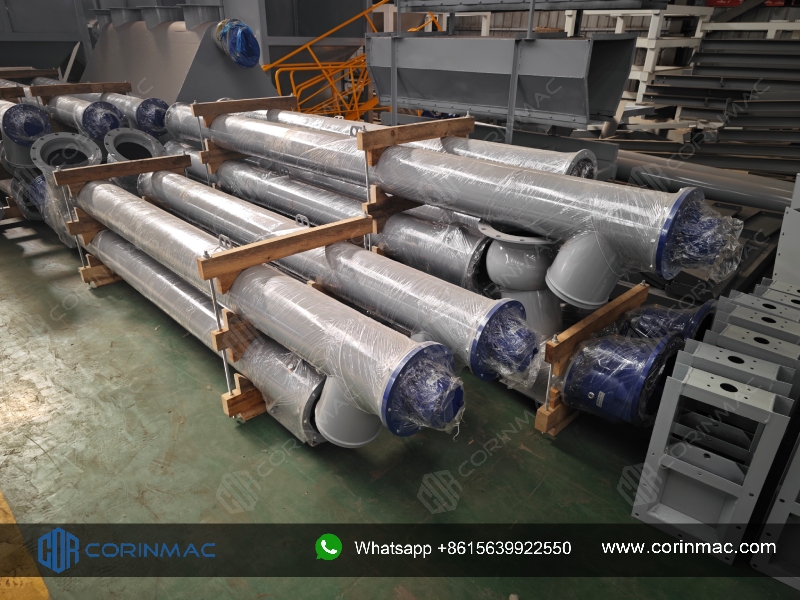

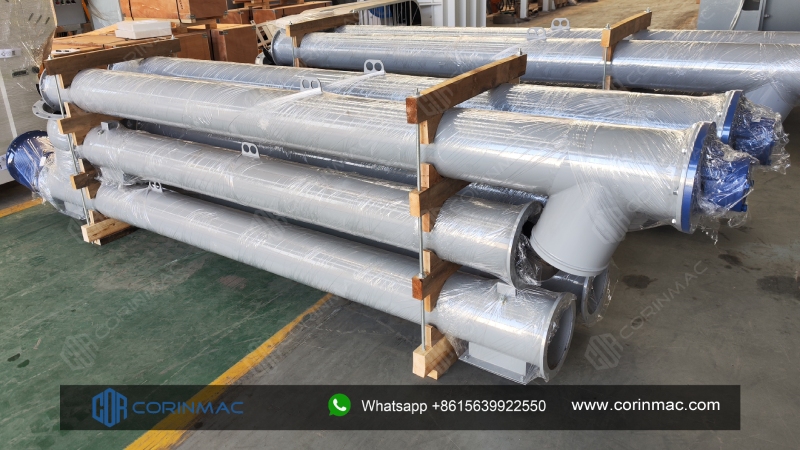

Шнековый транспортер (шнеки)

Шнековый транспортер (шнеки) предназначены для горизонтального и наклонного транспортирования мелкокусковых, зернистых, пылевидных, не взрывопасных, неагрессивных материалов различного происхождения. Винтовые конвейеры (шнеки) используются в качестве питателей, дозаторов в процессе производства сухих строительных смесей.
Простота конструкции, высокая производительность, надежность и неприхотливость винтовых конвейеров обуславливает их широчайшее использование в различных областях производственной деятельности, связанной с перемещением больших объемов сыпучих грузов.

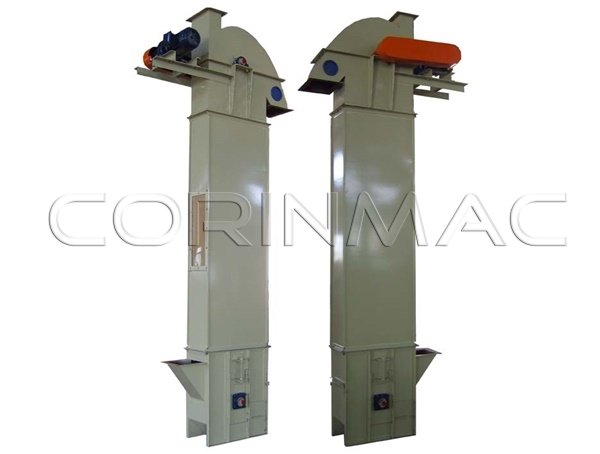

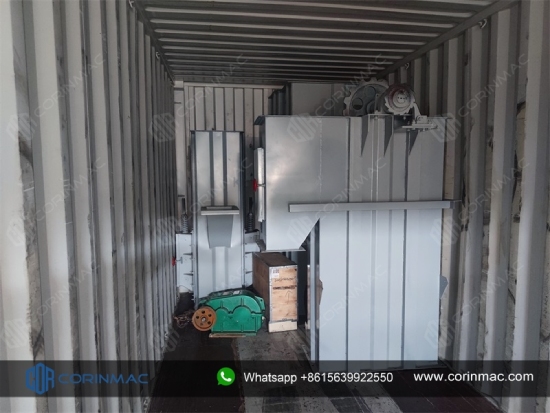

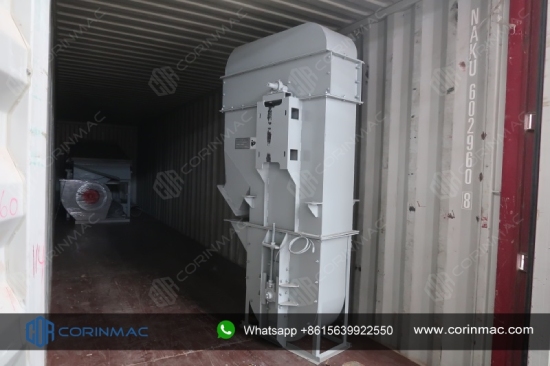

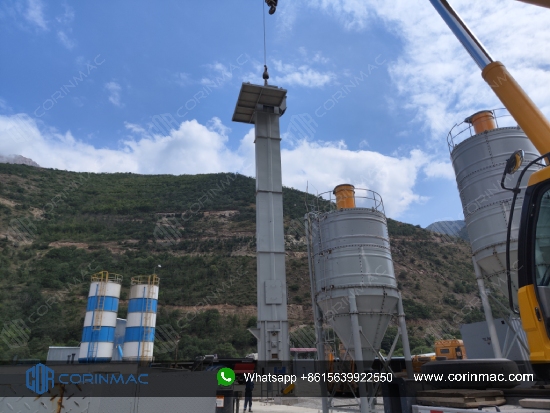

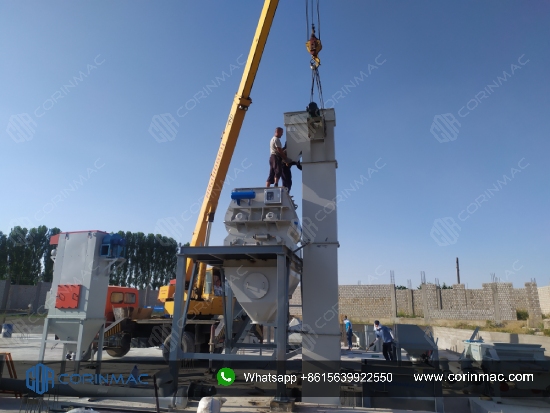

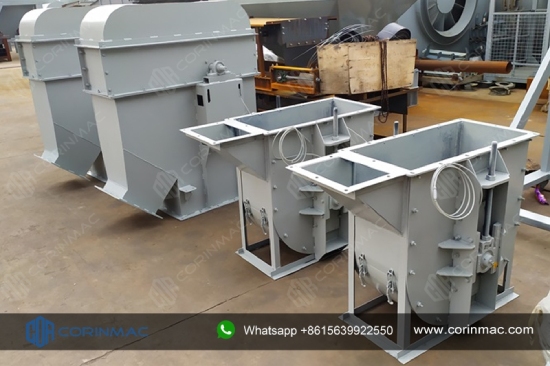

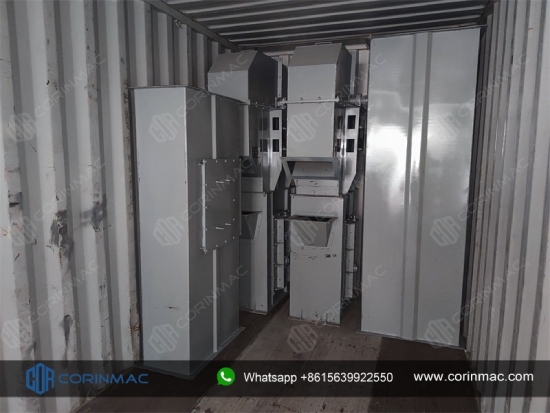

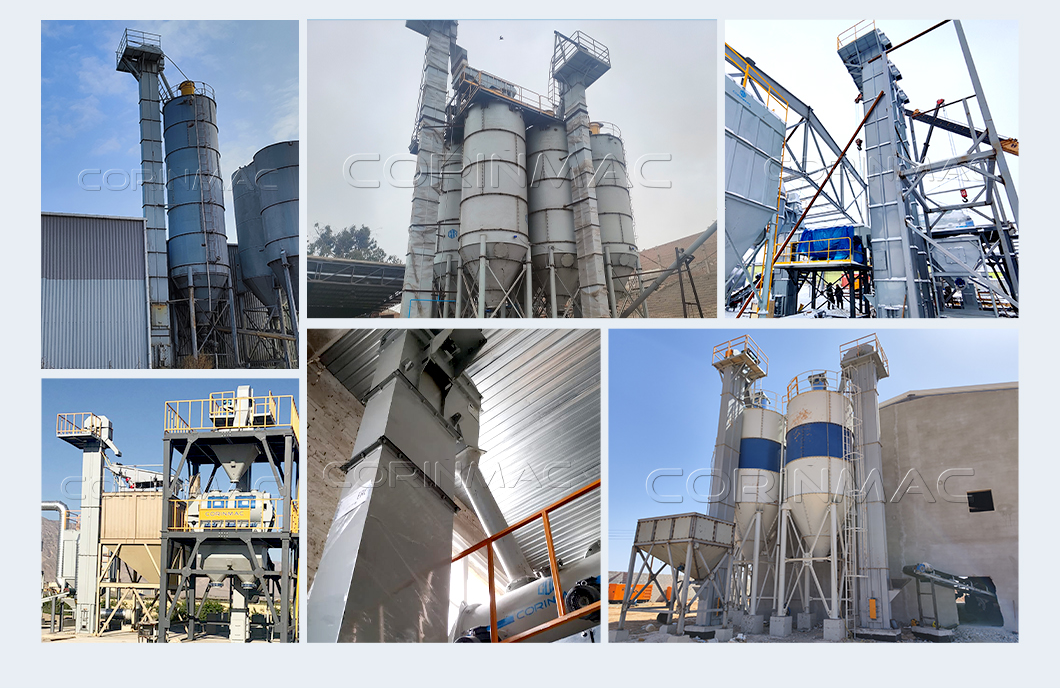

Элеватор(нория)



Ковшовый элеватор предназначен для непрерывного вертикального транспортирования сыпучих материалов, таких, как песок, гравий, щебень, торф, шлак, уголь и т.д. в производстве строительных материалов, на химических, металлургических, машиностроительных предприятиях, на угледобывающих  фабриках и других отраслях промышленности. Используют элеваторы только для подъема грузов от начального до конечного пункта, без возможности промежуточных загрузок и выгрузок.

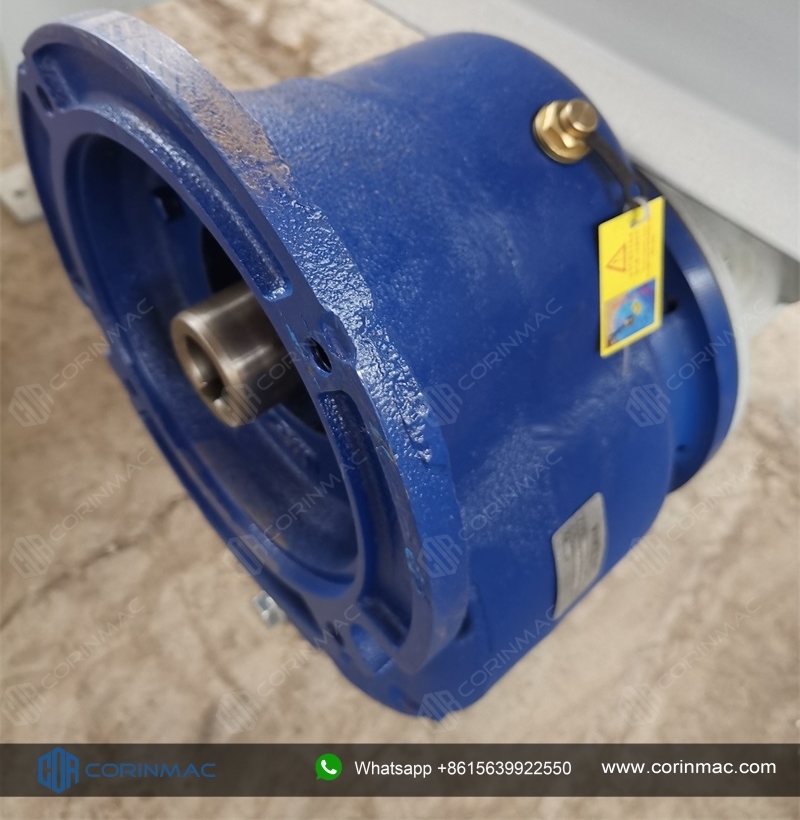

Элеваторы ковшовые (нории) состоят из тягового органа с жестко прикрепленными к нему ковшами, приводного и натяжного устройств, загрузочного и разгрузочных башмаков с трубками. Привод осуществляется с помощью надежного мотор-редуктора. Исполнение элеватора может быть с левым или правым расположением привода (расположение со стороны загрузочного патрубка)  В конструкции элеватора (нории) предусматривается тормоз или останов для предотвращения самопроизвольного движения рабочего органа в обратном направлении.
Конвейер

Ленточный конвейер предназначен для транспортирования сыпучих,комковых или брикетированных материалов, по горизонательным, наклонным и комбинированным линияи.Для того, чтобы увеличить производительность и снижение трудоёмкомсти, это оборудование может использоваться совместно со стационарными и передвижными дробильными установками. Они широко используются в горно-обогатительной промышленности, металлургии, строительстве.

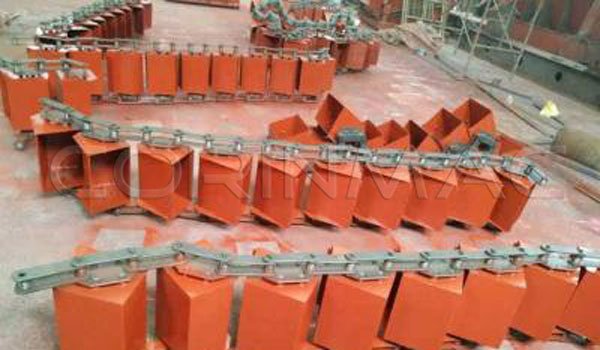

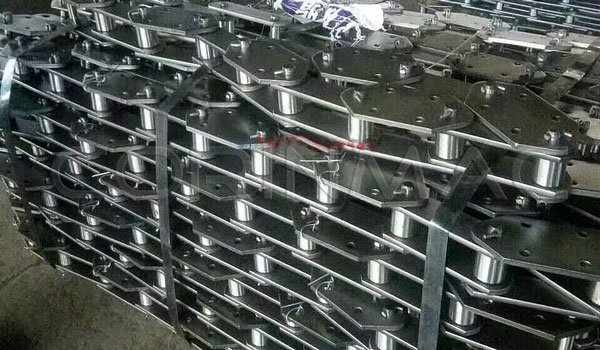

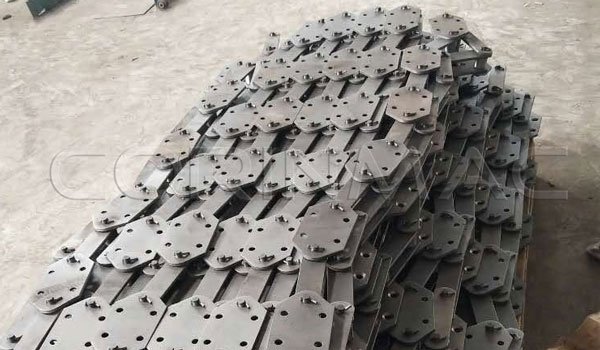

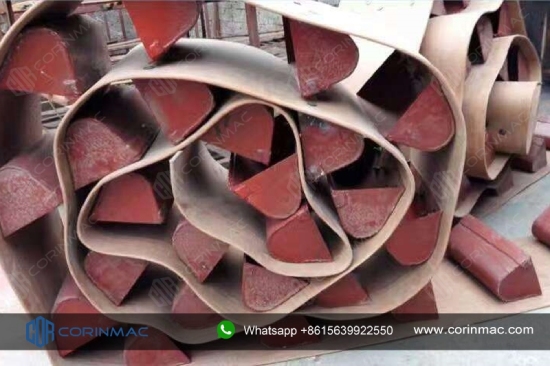

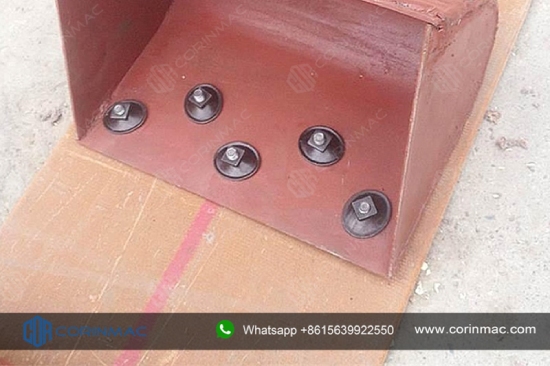

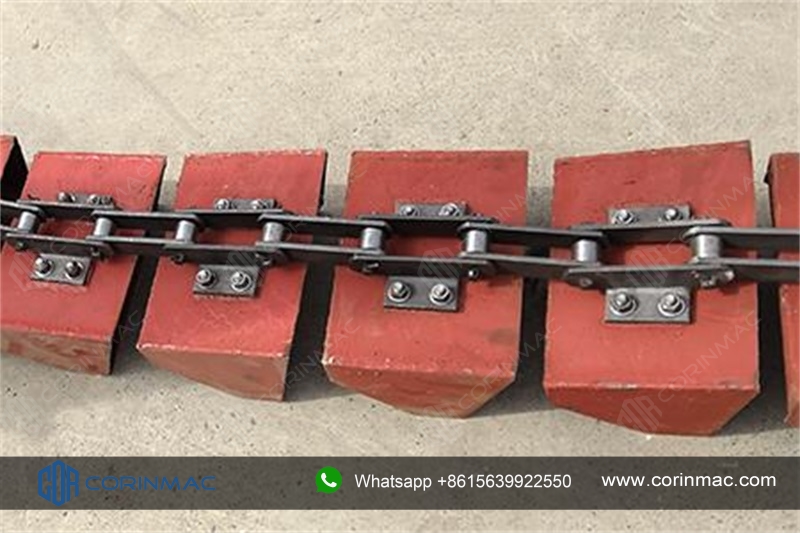

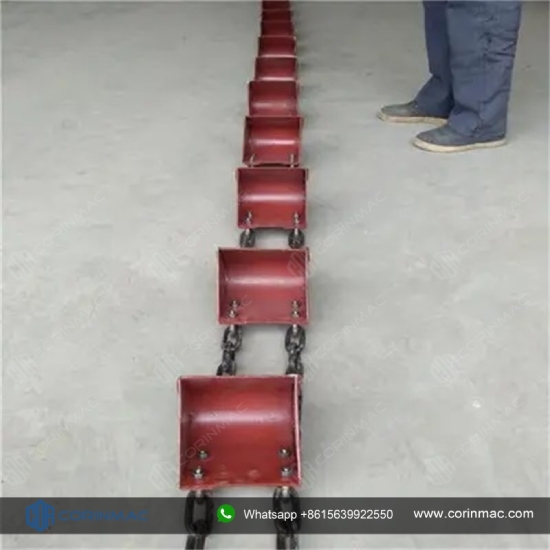

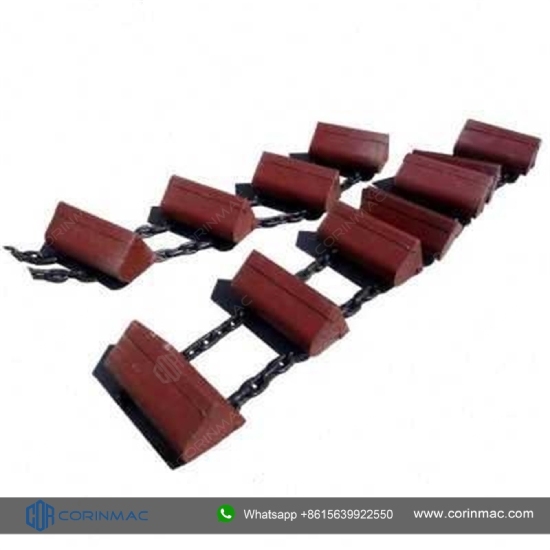

Металлический ковш и специальный цепь

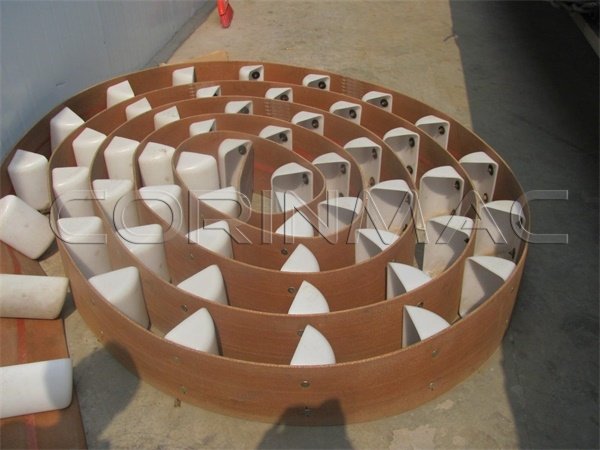

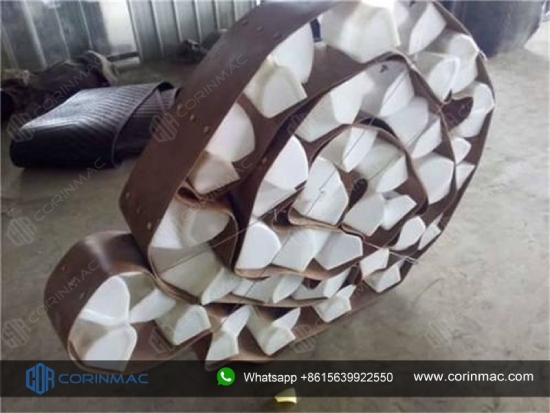

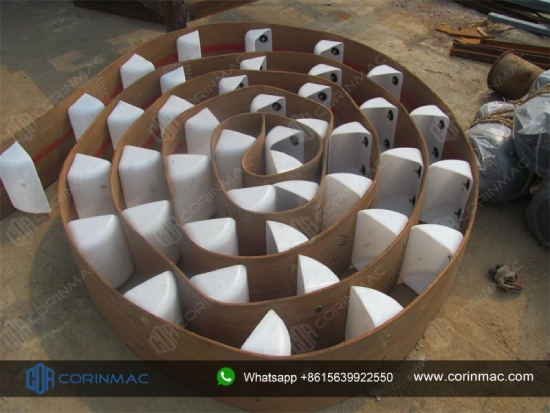

Жароупорный и пластиковый ковш

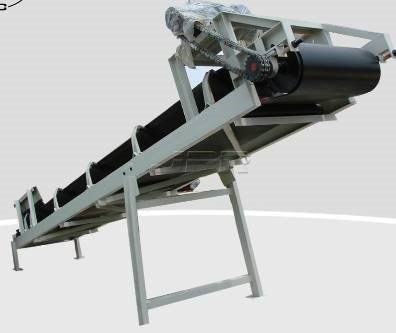

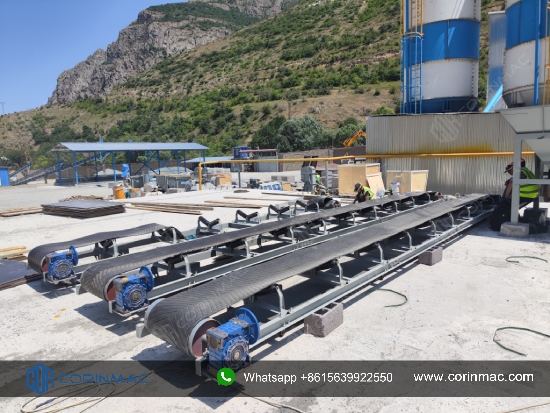

Ленточный конвейер

Ленточный конвейер предназначен для транспортировки сыпучих,комковых или брикетированных материалов, по оризонательным,наклонным и комбинированным трассам.Для того, чтобы увеличения производительности и снижении трудоёмкомсти, это оборудование может использоваться совместно со стационарными и передвижными дробильными установками. Они широко используются в горно-обогатительной промышленности, металлургии, строительстве.

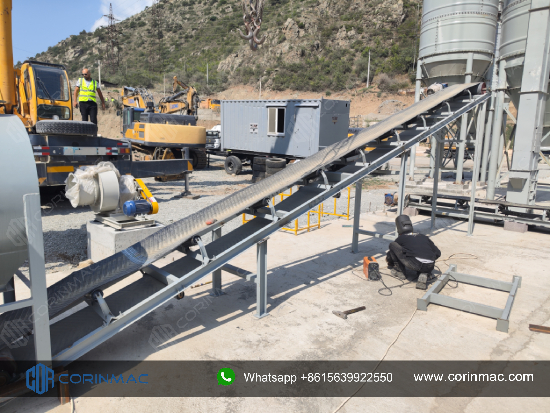

Ленточный конвейер

Технические характеристики

Шнековый транспортер (шнеки)

Модель

LSY100

LSY120

LSY140

LSY160

LSY200

LSY250

LSY300

Диаметр спираля(mm)

Φ88

Φ108

Φ140

Φ163

Φ187

Φ240

Φ290

Диаметр корпуса(mm)

Φ114

Φ133

Φ168

Φ194

Φ219

Φ273

Φ325

Градус рабоы (α)

0°-60°

0°-60°

0°-60°

0°-60°

0°-60°

0°-60°

0°-60°

Макси.длина транспортировки(m)

8

8

10

12

14

15

18

По плотности цемента ρ=1.2t/m3,градус установлена 35°-45°

Производительность(t/h)

6

12

20

35

55

80

110

По плотности пепела пылевидного угляρ=0.7t/m3,градус установлена35°-45°

Производительность(t/h)

3

5

8

20

32

42

65

Мотор

Мощность (kW)  L≤7

0.75-1.1

1.1-2.2

2.2-3

3-5.5

3-7.5

4-11

5.5-15

Мощность
(kW)  L>7

1.1-2.2

2.2-3

4-5.5

5.5-11

7.5-11

11-18.5

15-22



Ковшовый элеватор(нория)

Модель

Производительность(m³/ч)

Ковш

Скорость(м/с)

Высота подъема(м)

Мощность (кВт)

Макс.размер материала(мм)

Объем(Л)

Интервал соседного ковша (мм)

TH160

21-30

1.9-2.6

270

0.93

3-24

3-11

20

TH200

33-50

2.9-4.1

270

0.93

3-24

4-15

25

TH250

45-70

4.6-6.5

336

1.04

3-24

5,5-22

30

TH315

74-100

7.4-10

378

1.04

5-24

7,5-30

45

TH400

120-160

12-16

420

1.17

5-24

11-37

55

TH500

160-210

19-25

480

1.17

5-24

15-45

65

TH630

250-350

29-40

546

1.32

5-24

22-75

75



Конвейер

Ширина лента(мм) Длина транспортировки (м) / мощность (кВт) Скорость лента (м/с) Производительность  (т/ч)
400 ≤12/2.2 12-20/2.2-4 20-25/3.5-7.5 1-2.0 30-60
500 ≤12/3 12-20/3-5.5 20-30/5.5-7.5 1-2.0 40-80
650 ≤12/4 12-20/4-5.5 20-30/5.5-11 1-2.0 80-120
800 ≤10/4 10-15/4-5.5 15-30/5.5-15 1-2.0 120-200
1000 ≤10/5.5 10-20/5.5-11 20-40/11-22 1-2.0 200-320
1200 ≤10/7.5 10-20/7.7-15 20-40/15-30 1-2.0 300-480
