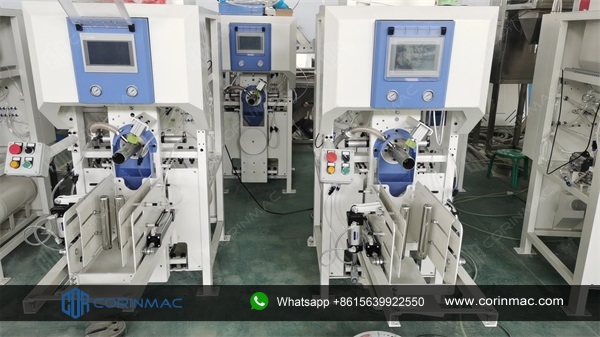

Фасовщик в клапанных мешках

Фасовщик в клапанных мешках  предназначена для фасовки сыпучих, порошкообразных и зернистых продуктов таких, как сухие строительные смеси, цемент, песок, известь, шлак и другие материалы в клапанные мешки весом от 5 до 50 и более килограмм со скоростью до 300 упаковок в час.
Разделение типа фасовщика

•Фасовщик роторный
•Фасовщик пневматический
•Фасовщик пневматический(всплывание)

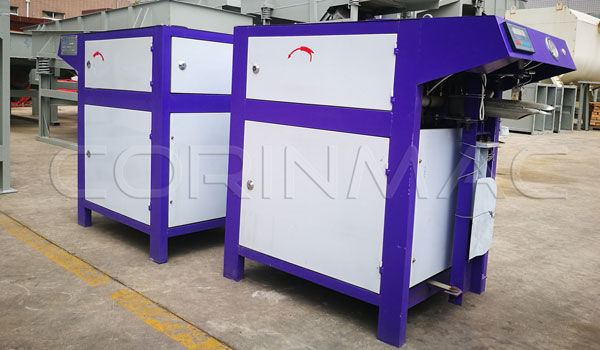

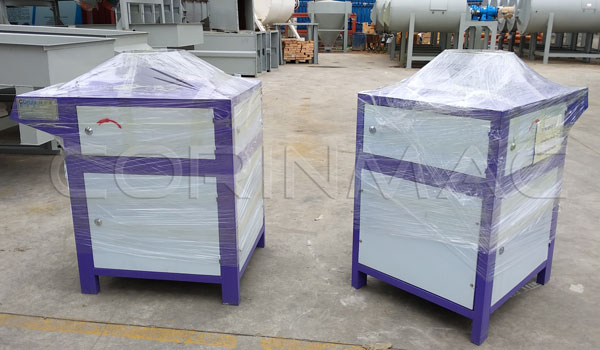

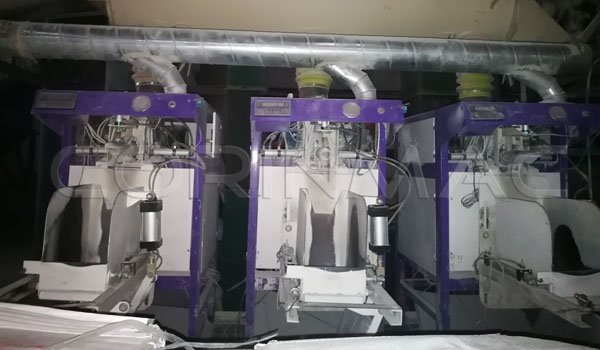

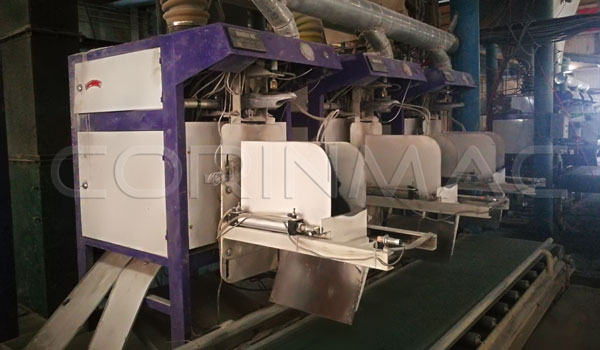

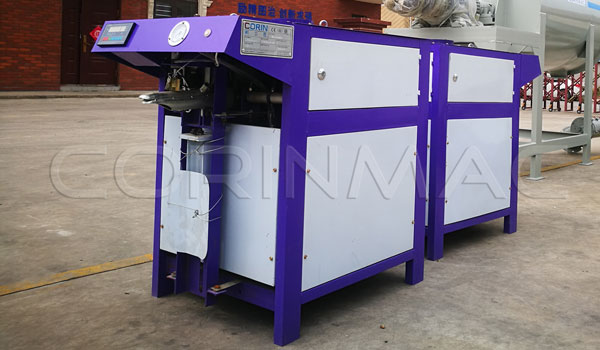

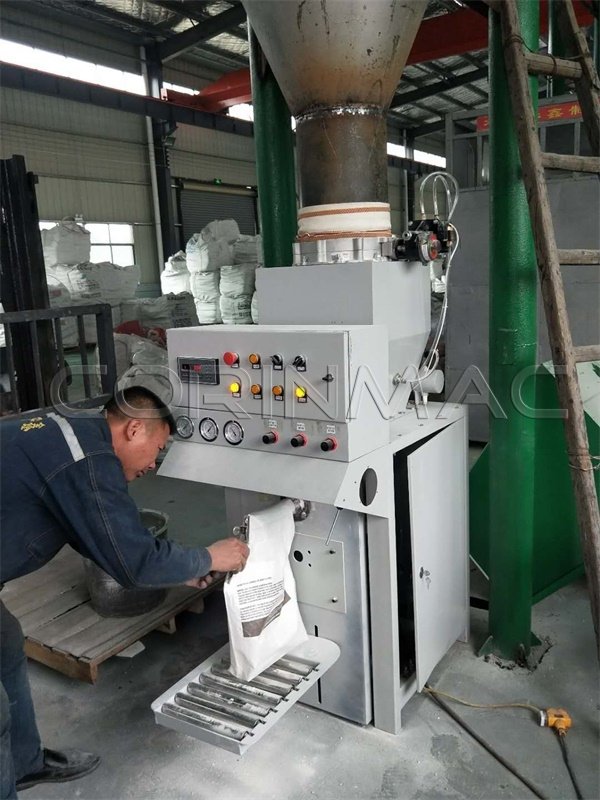

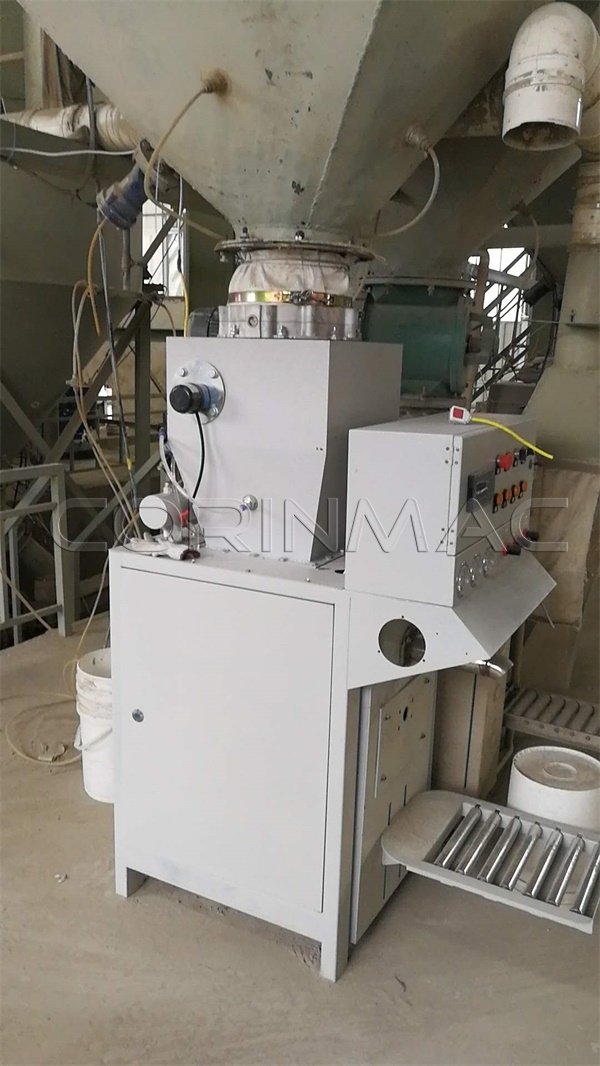

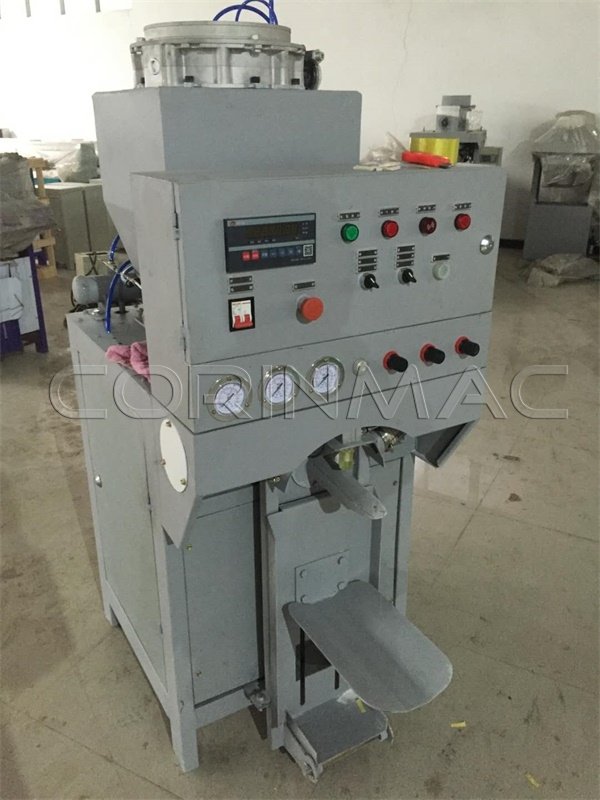

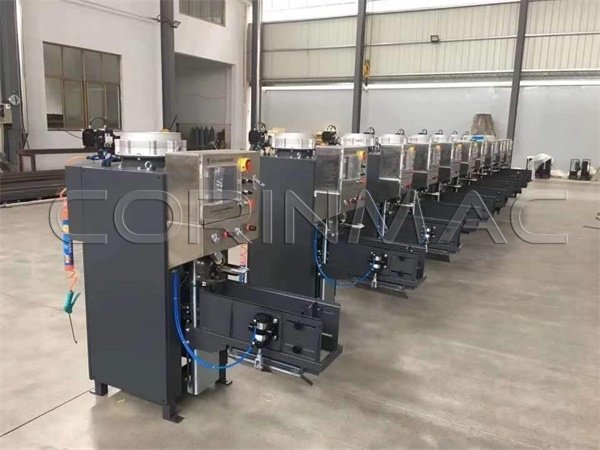

Фасовщик роторный

Принцип работы

Подготовленный для фасовки материал с помощью роторного питателя загружается из промежуточного бункера станции фасовки цемента в приемное отверстие загрузочной трубы и далее, под давлением сжатого воздуха подается в мешок.
Дозирование продукта - по весу, осуществляется по принципу «брутто», продукт непрерывно взвешивается вместе с мешком по мере его наполнения. Производительность станции фасовки непосредственно связана с величиной дозы фасуемого продукта. При фасовке продукта с весом 1000 кг/м³ в мешки по 50 кг, она составляет до 8 т/час. Существенное влияние на скорость фасовки оказывают свойства фасуемого продукта.

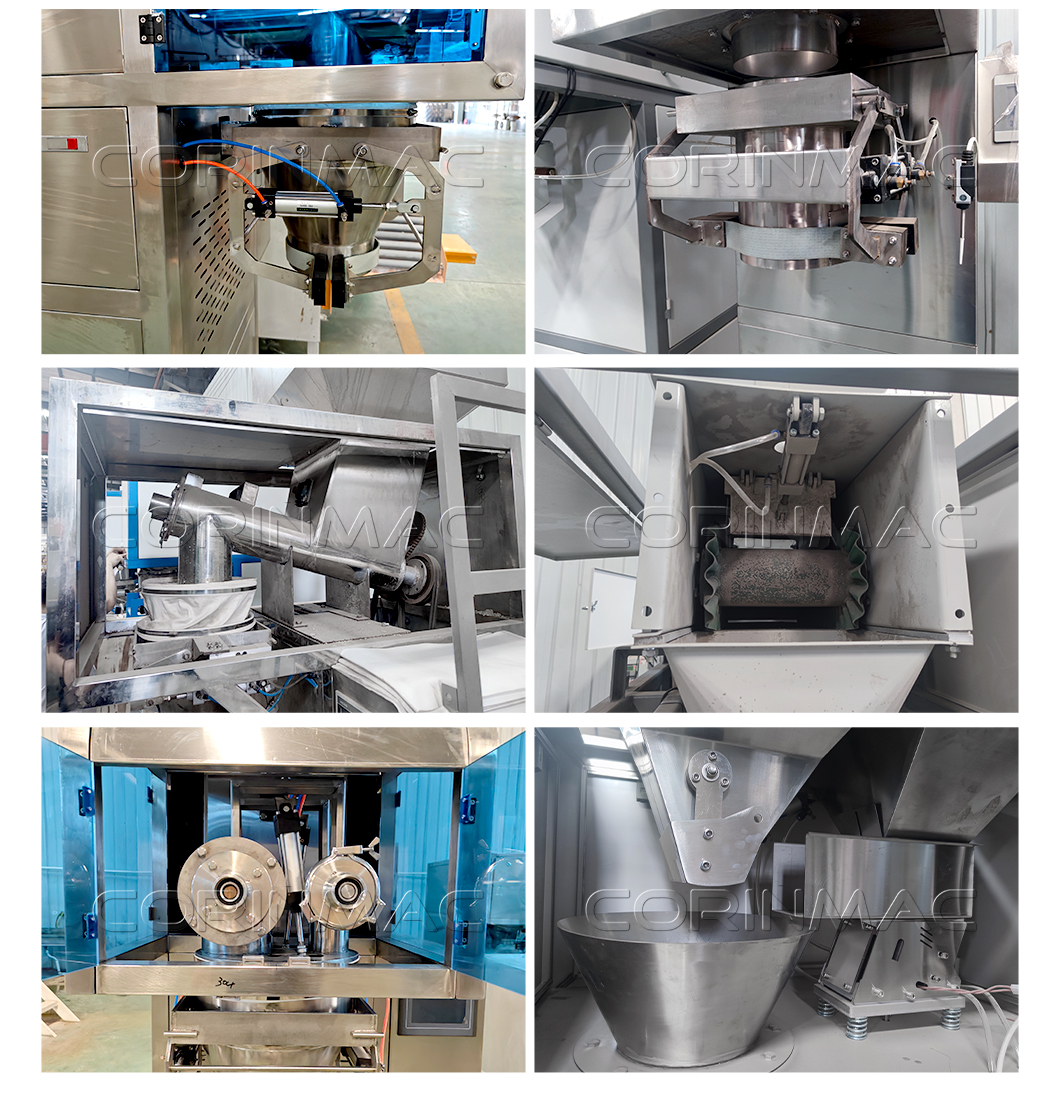

Роторный питатель, являющийся неотъемлемой частью станции фасовки, оборудован быстросъёмной боковой крышкой, которая обеспечивает возможность легкого доступа во внутреннюю полость роторного питателя для чистки и контроля. Независимая настройка давления сжатого воздуха, подаваемого в наполнительный канал позволяет использовать станцию фасовки для работы с разными, в том числе трудными с точки зрения фасовки, продуктами. Свободное сечение дозирующего клапана в режиме «тонкого» потока регулируется, что дает возможность настраивать погрешность дозирования в требуемом диапазоне. Наполняемые мешки с материалом опираются на стационарную опору.
После зажима мешок падает на приёмный конвейер ленточного типа с переворотом на 180° под действием собственного веса. Положение по вертикали и горизонтали регулируется в соответствии с габаритами мешков. Приёмный конвейер оснащён щитками для обеспечения правильного положения мешков на ленте. Мешки с материалом укладываются на поддоны и поступают на склад или же сразу направляются на отгрузку в транспортные средства.


Фасовочное оборудование для сухих смесей

Фасовочное оборудование для сухих смесей

Фасовочное оборудование для сухих смесей

Фасовочное оборудование для сухих смесей


Фасовочное оборудование для сухих смесей

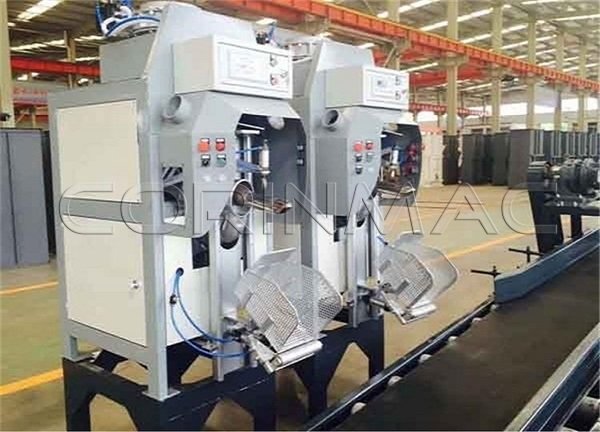

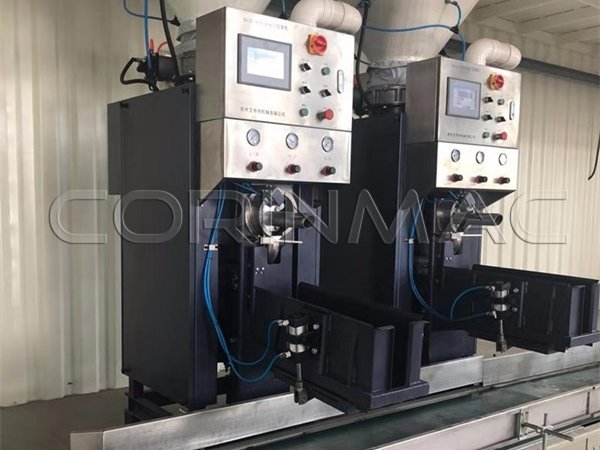

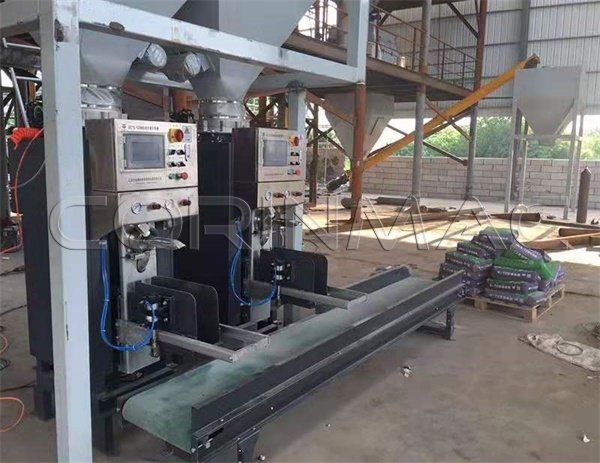

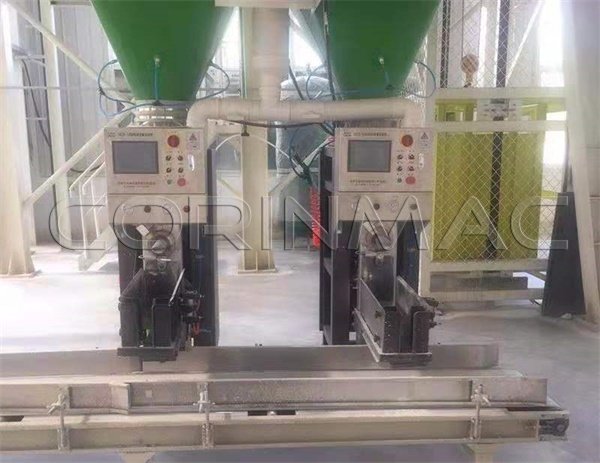

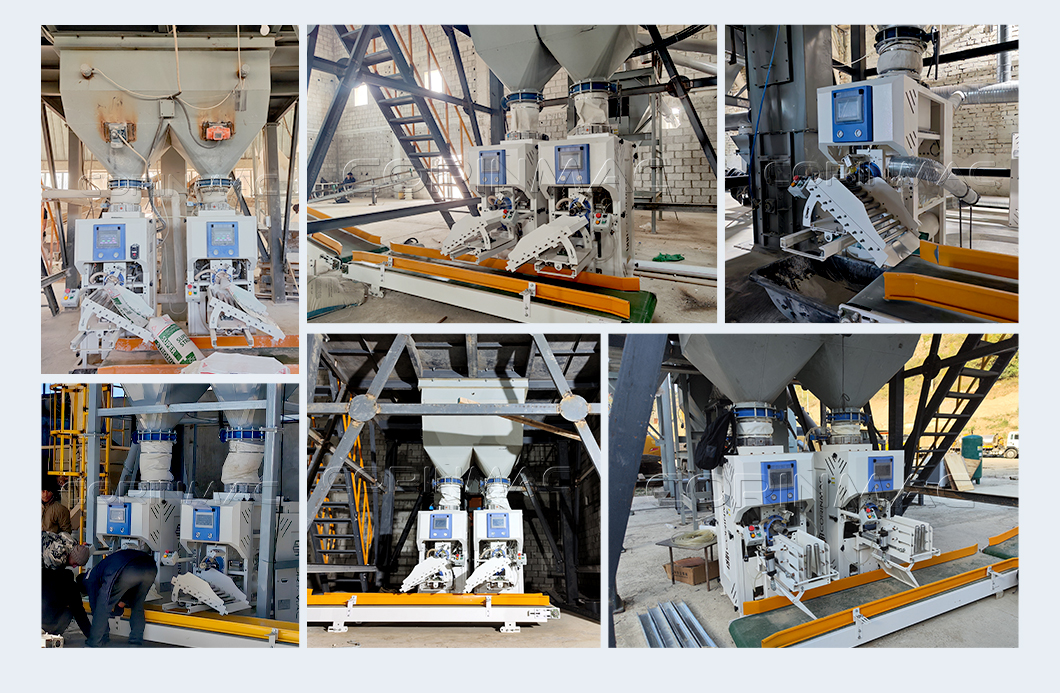

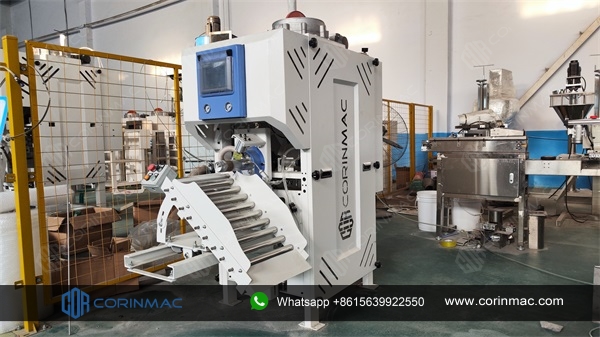

Фасовщик пневматический

Фасовщик пневматический(всплывание)

Принцип работы

Подготовленный для фасовки материал загружается из промежуточного бункера на станции фасовки через приемное отверстие, перекрываемое заслонкой, в камеру пневмонагнетателя. По сигналу от датчика уровня, встроенного в камеру пневмонагнетателя заслонка закрывается и в камеру подается сжатый воздух, образуя аэровоздушную смесь, которая через открытый дозирующий пневмоклапан и загрузочный патрубок, транспортируется в мешок. Дозирование продукта - весовое, осуществляется по принципу "брутто", продукт непрерывно взвешивается вместе с мешком по мере его наполнения. После взвешивания нужного количества материала в мешке, дозирующий пневмоклапан закрывается, препятствуя поступлению материала в мешок, срабатывает пневмоцилиндр прижима, освобождая клапан мешка и пневмоцилиндр механизма сброса, опуская лоток с наполненным мешком вниз. Мешок под собственным весом под углом 90 градусов сваливается на транспортерную ленту ленточного конвейера и по нему поступают в склад готовой продукции. Для погрузки мешков могут использоваться ленточные транспортеры (конвейеры) серии "ЛК".

Производительность станции фасовки непосредственно связана с величиной дозы фасуемого продукта. При фасовке продукта с насыпным весом 1000 кг/м³ в мешки по 50 кг, она составляет около 18 т/час. Существенное влияние на скорость фасовки оказывают свойства фасуемого продукта.

Независимая настройка давления сжатого воздуха, подаваемого в наполнительный канал позволяет использовать станцию фасовки для работы с разными, в том числе трудными с точки зрения фасовки, продуктами. Свободное сечение дозирующего клапана в режиме "тонкого" потока регулируется, что дает возможность настраивать погрешность дозирования в требуемом диапазоне. Наполняемые мешки с материалом опираются на стационарную опору.

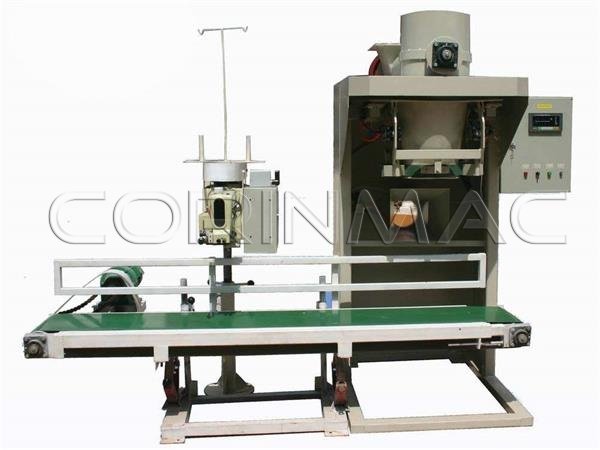

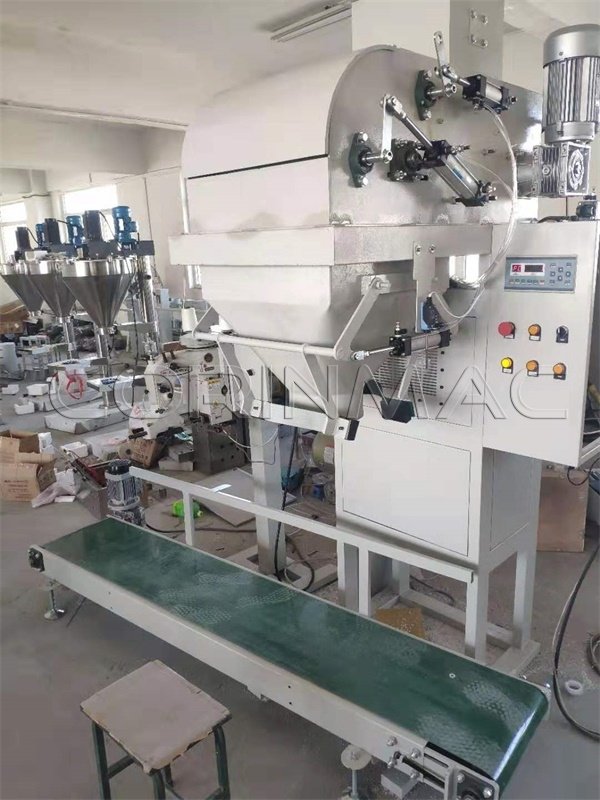

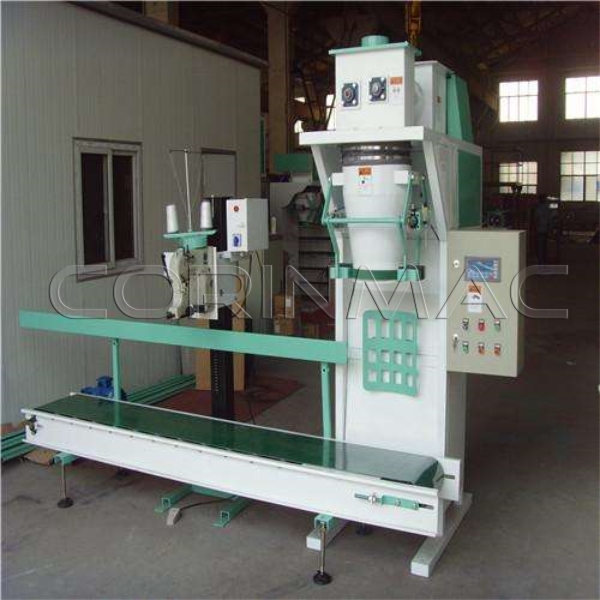

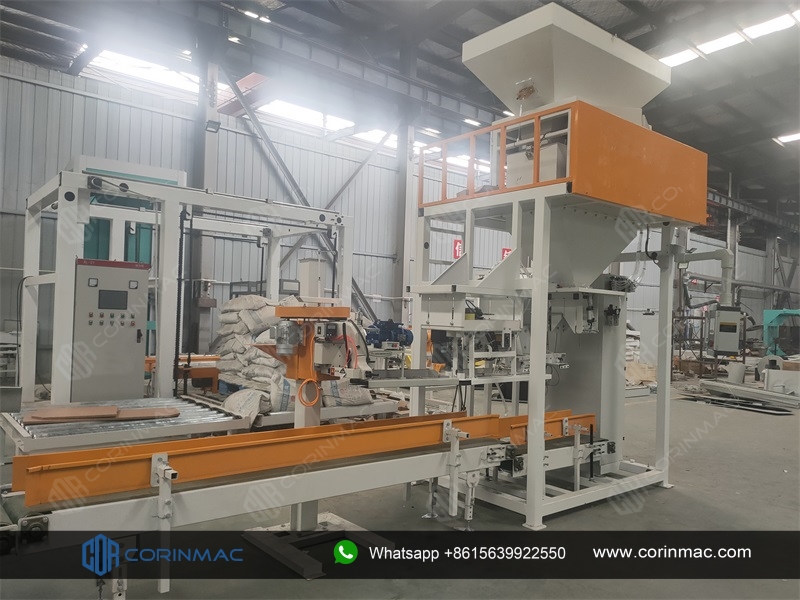

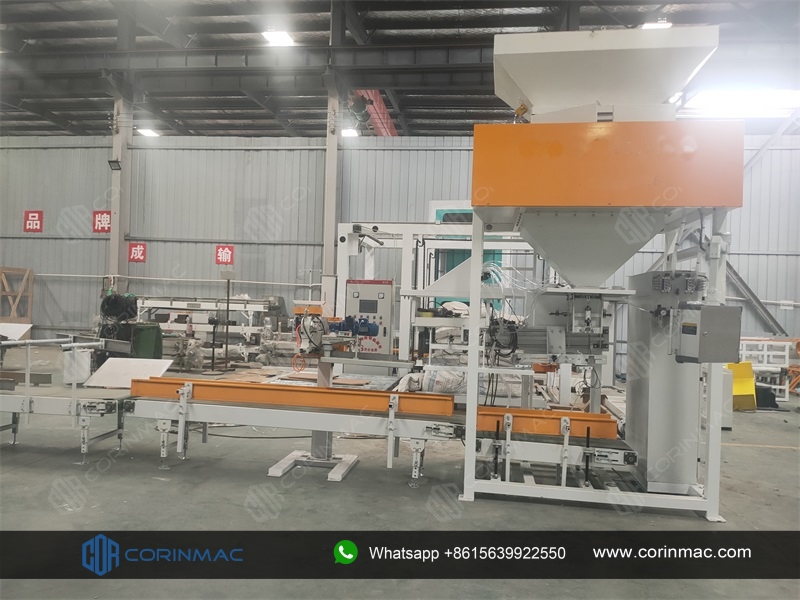

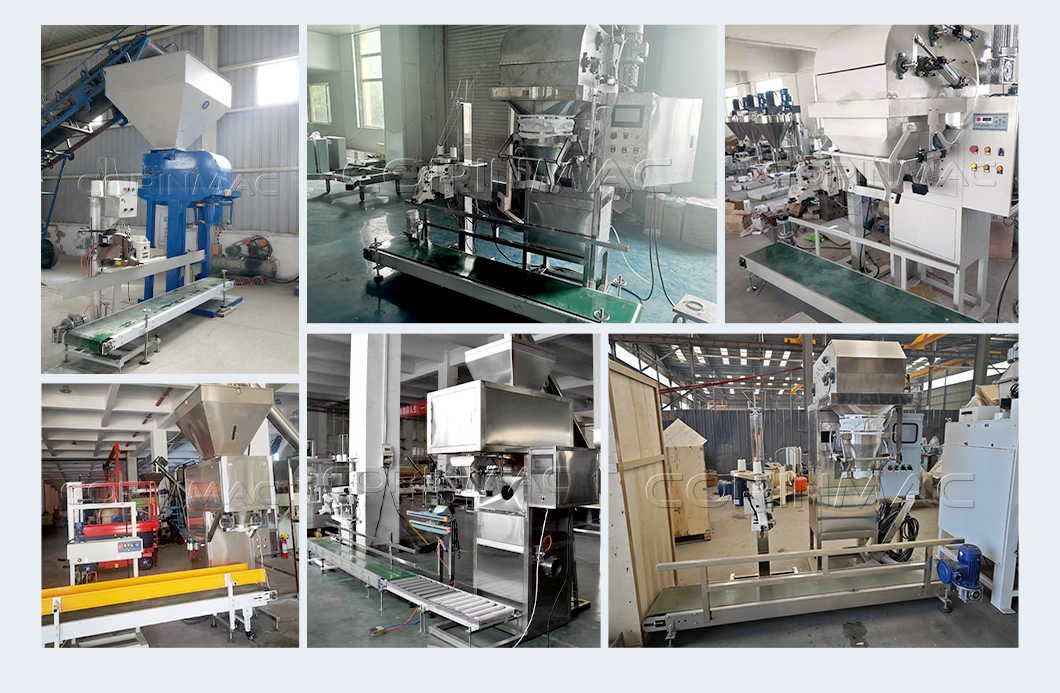

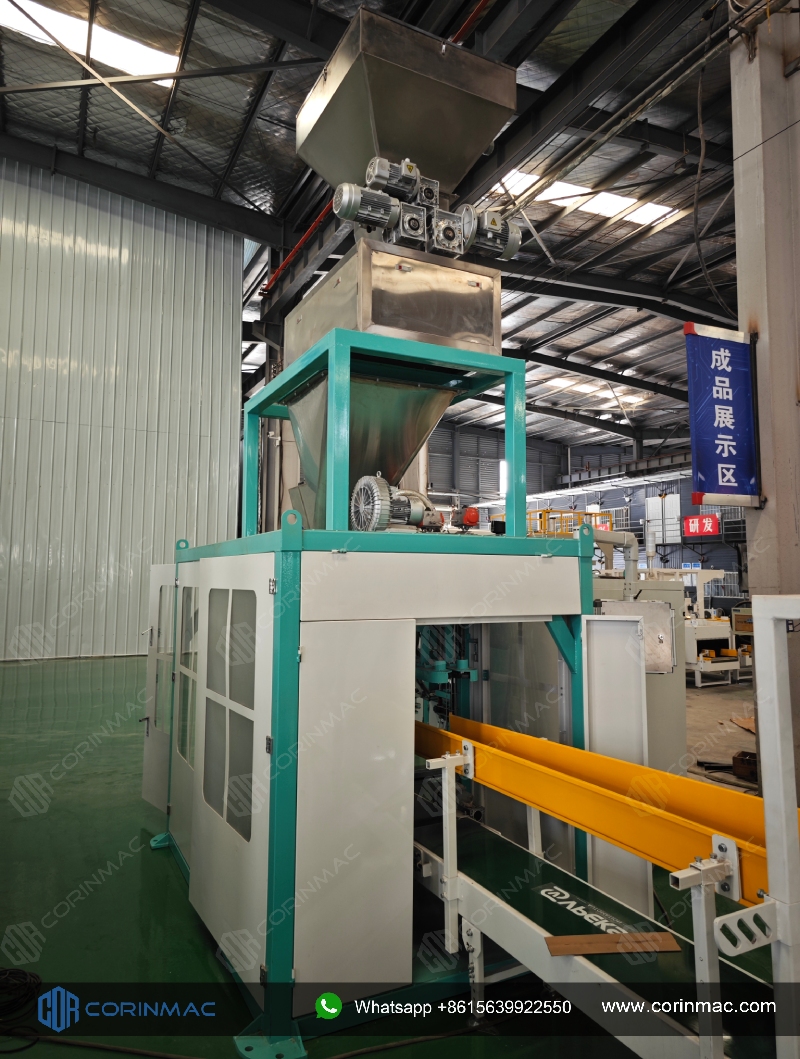

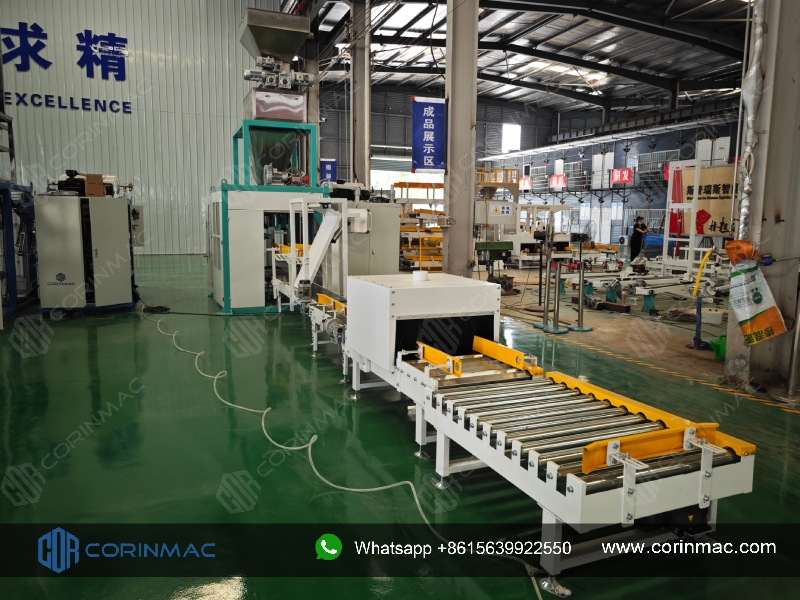

Фасовщик в открытые мешки



Фасовка в открытые мешки предначена для фасовки сыпучих продуктов дозами 5-50 кг в готовые мешки с последующей их упаковкой с помощью мешкозашивочной машинки или импульсного запайщика.
В составе:
- весовой дозатор для доз 5-50 кг — 1 шт.
- мешкозашивочная машинка — 1шт. (возможна замена мешкозашивочной машинки на импульсный запайщик пакетов).
- рама поддержки для мешкозашивочной машинкт — 1шт.
- конвейер для перемещения мешка от дозатора к мешкозашивочной машинке и далее.
- программатор для управления весовым дозатором — 1 шт.
- устройство контроля пневматическое — 1 шт.

Технические параметры:

Диапазон дозирования: 5-50 кг
Скорость дозирования: 3-4 пак/мин
Точность дозирования: +0.2%
Энергопотребление: 380В, 50Гц, 4 кВт
Воздухоподготовка: 0,2 м3/мин; 0,5~0,6 МПа
Температура воздуха и влажность в помещении: 0℃~+45℃;  ≤90%RH

в комп. включает: весовой дозатор (включая панель управления), мешкозашивочная машинка (включая держатель и панель управления), отводящий конвейер (длина 3,0 м).
