Барабанная сушилка однопроходная

Оставьте заявку

Описание

Барабанная сушилка однопроходная предназначена для сушки сыпучих материалов в различных отраслях промышленности: строительных материалов, металлургической, химической, стекольной и т. д. На основе теплотехнических расчетов мы подбираем наиболее оптимальный типоразмер и конструкцию сушилки под требования заказчика.
Производительность барабанной сушилки от 0.5/час до 100т/час. Согласно расчетам изготавливаются загрузочная камера, теплогенератор, камера выгрузки, механизм подачи и удаления теплоносителя и пылегазоочистки. На барабанные сушилки устанавливается современная система автоматики и частотный привод для регулировки температуры и вращения барабана. Это дает возможность в широких пределах изменять параметры сушки и общую производительность.

Принцип работы

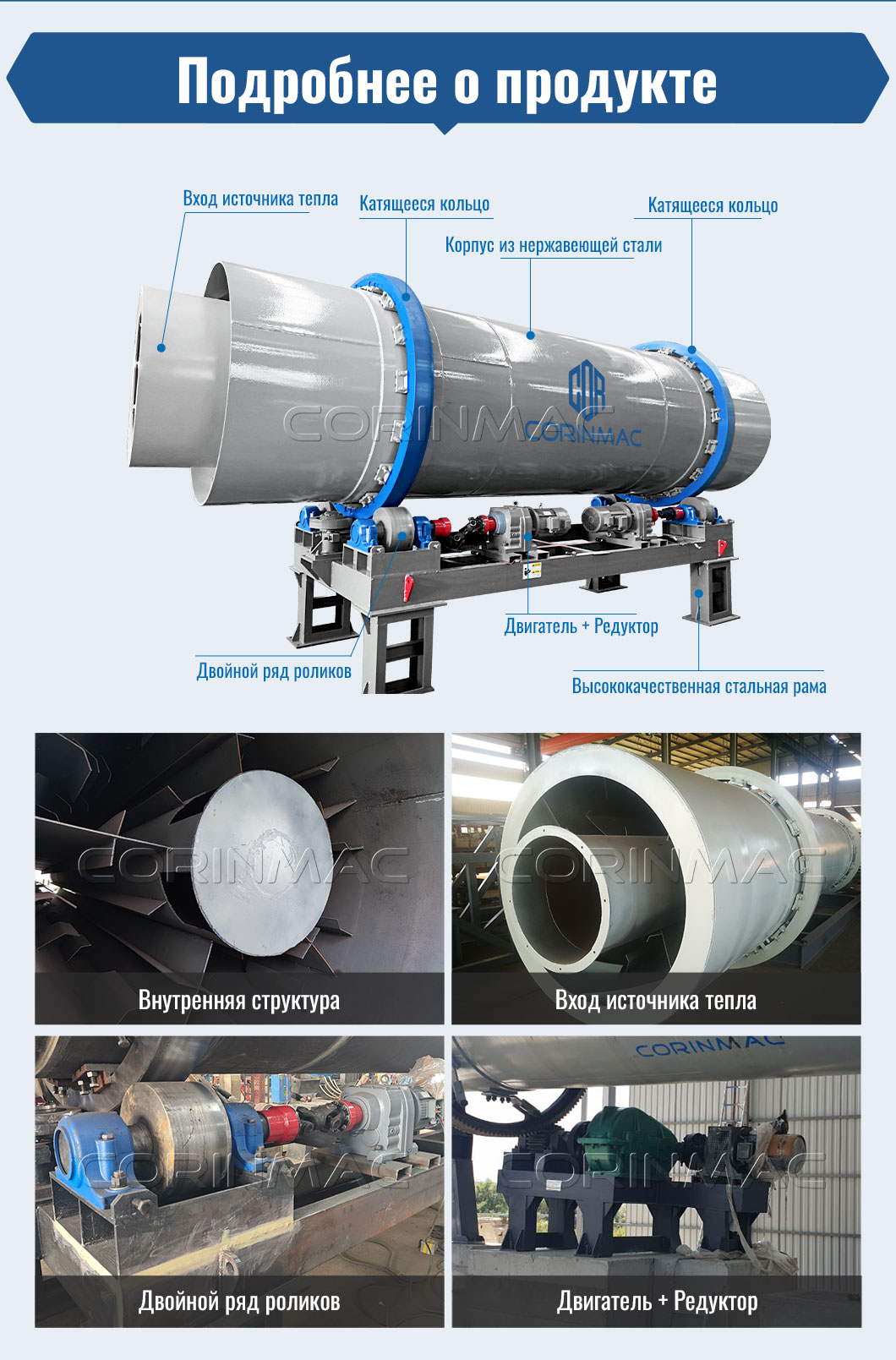

Сушильной камерой в барабанной сушилке служит внутренняя полость барабана, внутри которого по всей длине расположены различного типа лопасти или полки (зависит от назначения сушилки). В процессе сушки фракция попадает через загрузочную камеру в барабанную сушилку. Лопасти за счет вращения барабана перемешивают и пересыпают фракцию равномерно распределяя ее по барабану, пересыпаясь с лопасти на лопасть и высушиваются под действием горячего воздуха (непрямой нагрев) или смеси воздуха с топочными газами (прямой нагрев), который забирается из теплогенератора через барабан с помощью вентилятора путем создания разряжения внутри барабана или из за перепада температуры. Высушенный материал удаляется через разгрузочную камеру.

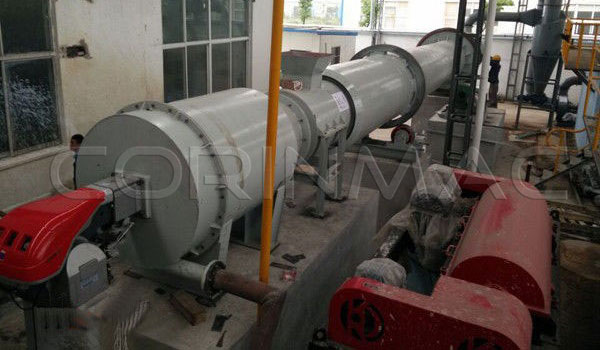

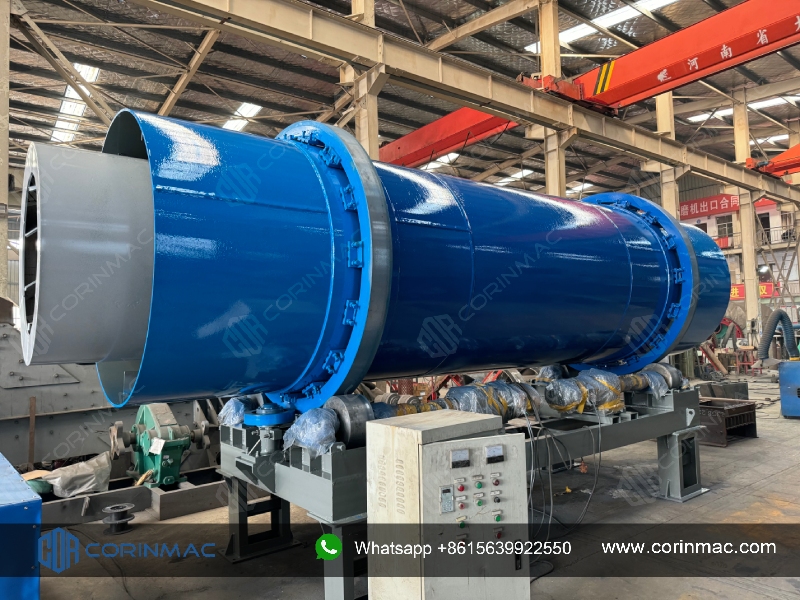

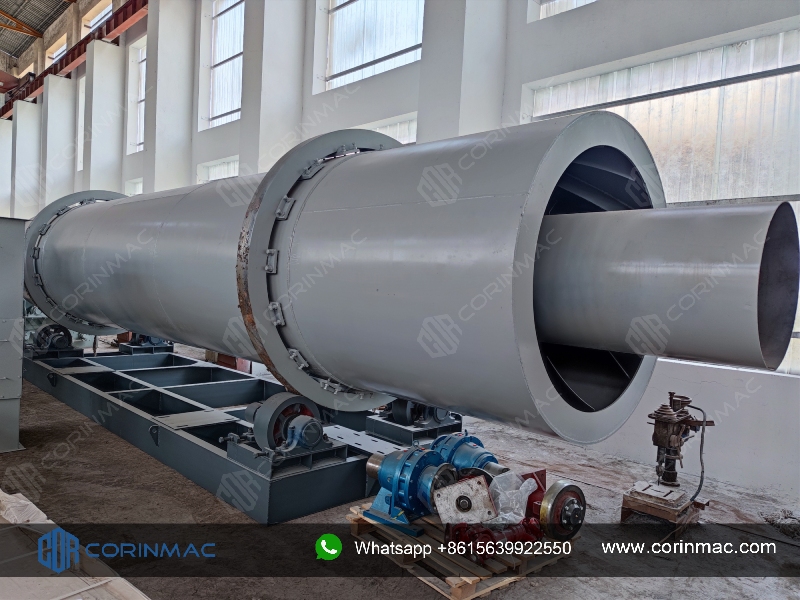

Барабанная сушилка

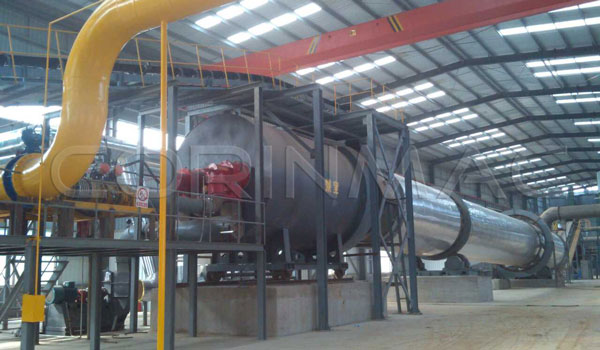

Барабанная сушилка

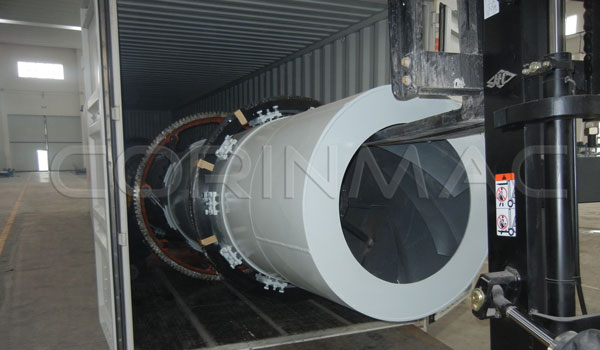

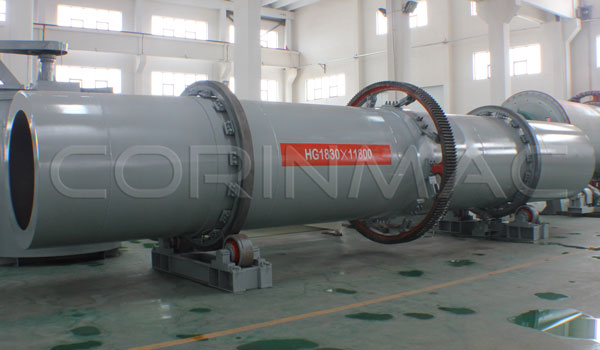

Барабанная сушилка







Технические характеристики


Модель Диаметр
барабана (мм)
Длина барабана(мм) Объем(м3) Оборотность
(об/мин)
Мощность (кВт) Вес(т)
Ф0.6×5.8 600 5800 1.7 1-8 3 2.9
Ф0.8×8 800 8000 4 1-8 4 3.5
Ф1×10 1000 10000 7.9 1-8 5.5 6.8
Ф1.2×5.8 1200 5800 6.8 1-6 5.5 6.7
Ф1.2×8 1200 8000 9 1-6 5.5 8.5
Ф1.2×10 1200 10000 11 1-6 7.5 10.7
Ф1.2×11.8 1200 11800 13 1-6 7.5 12.3
Ф1.5×8 1500 8000 14 1-5 11 14.8
Ф1.5×10 1500 10000 17.7 1-5 11 16
Ф1.5×11.8 1500 11800 21 1-5 15 17.5
Ф1.5×15 1500 15000 26.5 1-5 15 19.2
Ф1.8×10 1800 10000 25.5 1-5 15 18.1
Ф1.8×11.8 1800 11800 30 1-5 18.5 20.7
Ф2×11.8 2000 11800 37 1-4 18.5 28.2
