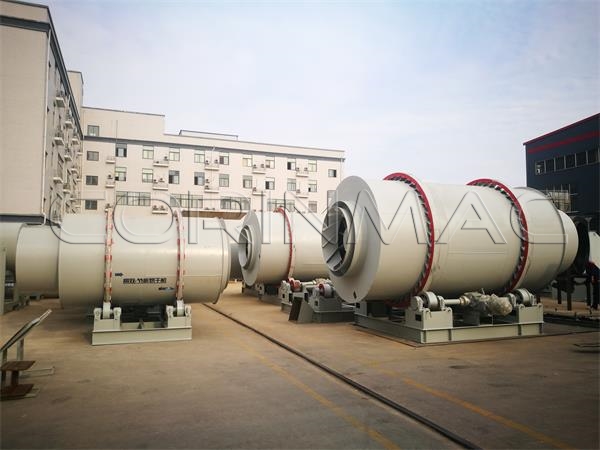

Трехконтурная сушилка

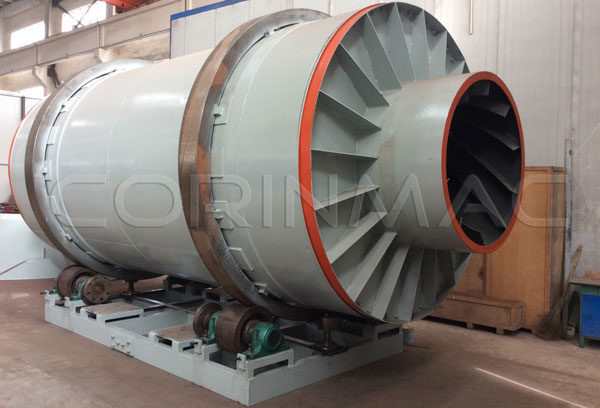

Технические особенностиСушильный агрегат компании «CORINMAC» - является передовой разработкой в области сушки различных материалов по плотности и размеру.
Снижение расходов на потребление кВт приводной станции и сбережение тепла - вот задача, реализованная в данном агрегате.
Задача решена за счет организации трех контурной системы движения материала внутри корпусов барабана, распределение нагрузок материала и тепла по всему устройству равномерно.
За счет увеличения площади контактов теплоносителя и продукта, удалось снизить расход условного топлива на тону высушенного материала и повысить КПД устройства.
За счет равномерного распределения материала по всему объему барабана, удалось снизить потребление кВт приводных устройств.
За счет инфракрасного излучения от нагретого метала внутри барабана, повысилась тепловая мощность в целом агрегата и как следствие упал расход условного топлива.
Совокупно эти решения позволили значительно сократить длину барабана – что позволяет занимать меньше место и встраиваться в технологии с ограниченным пространством.
Наличие футерованной топочной зоны позволяет распределять факел горелки и топочные газы по всей площади входа в барабан, увеличивая площадь теплового агента.
Короткая длинны барабана минимизирует такие факты как термическое расширение металла, что у конкурентов приводит к деформации конструкции и преждевременному выходу из строя.
Общая конструкция барабана компактна, разумна и проста в эксплуатации.
Снижение расходов на потребление кВт приводной станции и сбережение тепла - вот задача, реализованная в данном агрегате.
Задача решена за счет организации трех контурной системы движения материала внутри корпусов барабана, распределение нагрузок материала и тепла по всему устройству равномерно.
За счет увеличения площади контактов теплоносителя и продукта, удалось снизить расход условного топлива на тону высушенного материала и повысить КПД устройства.
За счет равномерного распределения материала по всему объему барабана, удалось снизить потребление кВт приводных устройств.
За счет инфракрасного излучения от нагретого метала внутри барабана, повысилась тепловая мощность в целом агрегата и как следствие упал расход условного топлива.
Совокупно эти решения позволили значительно сократить длину барабана – что позволяет занимать меньше место и встраиваться в технологии с ограниченным пространством.
Наличие футерованной топочной зоны позволяет распределять факел горелки и топочные газы по всей площади входа в барабан, увеличивая площадь теплового агента.
Короткая длинны барабана минимизирует такие факты как термическое расширение металла, что у конкурентов приводит к деформации конструкции и преждевременному выходу из строя.
Общая конструкция барабана компактна, разумна и проста в эксплуатации.
Принцип работы

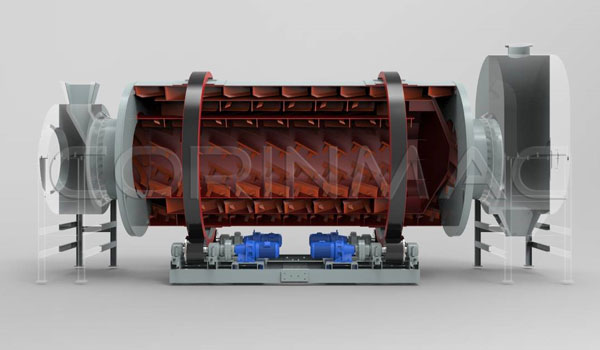

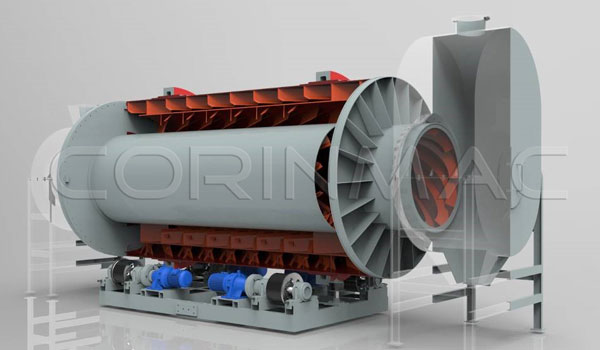

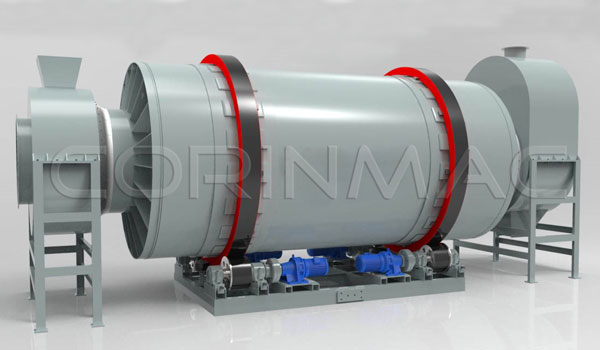

Подающим устройством материал поступает во внутреннюю часть вращающегося барабана, для осуществления последующей сушки. За счет оригинального расположения толкающий лопаток материал подвергается ворошению и осуществляя поступательно-вращательные движение перемещаясь в противоположную сторону барабана, эффективно обдуваясь при этом горячими топочными газами.
По достижении тыльной стороны за счет пересыпного устройства материал поступает во вторую внешнюю камеру и направляется по ней в противоположную сторону. Так же все происходит и в следившей третей внешней камере сушильного барабана.
За счет нагрева внутреннего корпуса барабана и объединённой стенки камер происходит нагрев перегородок со всех сторон, что увеличивает площадь теплообмена.
Более высушенный материал за счет уменьшения веса быстрей перемещается по всему объёму барабана чем влажный и быстро выносится за пределы сушильной камеры.
Регулируя воздушный поток и скорость вращения барабана можно корректировать его параметры по качеству и количеству высушенного продукта.
Готовы высушенный продукт выгружается на транспортирующее устройство для дальнейшего передала.
По достижении тыльной стороны за счет пересыпного устройства материал поступает во вторую внешнюю камеру и направляется по ней в противоположную сторону. Так же все происходит и в следившей третей внешней камере сушильного барабана.
За счет нагрева внутреннего корпуса барабана и объединённой стенки камер происходит нагрев перегородок со всех сторон, что увеличивает площадь теплообмена.
Более высушенный материал за счет уменьшения веса быстрей перемещается по всему объёму барабана чем влажный и быстро выносится за пределы сушильной камеры.
Регулируя воздушный поток и скорость вращения барабана можно корректировать его параметры по качеству и количеству высушенного продукта.
Готовы высушенный продукт выгружается на транспортирующее устройство для дальнейшего передала.

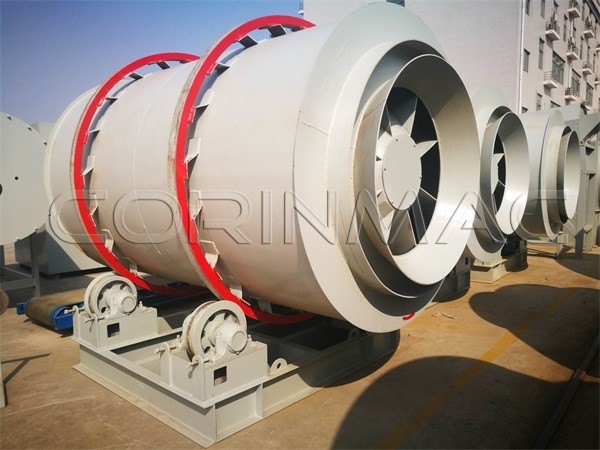

Преимущества
- Трехконтурное решение сушильного барабана за счет внутренней конструкции увеличенной площадь контакта влажного материала с горячим воздухом, обеспечивает сокращать время сушки на 48-80% по сравнению с традиционными решениями Интенсивность испарения влаги на единицу объёма может достичь 120-180 кг/м куб. А потребление условного топлива составляет 6-8 кг/т. продукта
- Сушилка компании «CORINMAC» является инновационной разработкой и защищена патентами.
- Сушка материала осуществляется не только потоком горячего воздуха, но и инфокрасным излучением от нагретого метала внутренних конструкций, как энергоакумулятора. При этом повышается энергоэфективность всей сушилки.
- Габаритные размера сушилки уменьшены более чем на 30% от аналогов и соответственно уменьшены внешние потери тепла.
- Тепловая эффективность самоизоляции сушилки составляет до 80% (простых барабанах всего 35%), а тепловой КПД выше на 45%.
- За счет компактности установки снижается место расположения на 50% и затраты на строительство фундамента на 60 %
- Одно из достоинств сушилки - это выход готового сухого продукта с невысокой температурой около 60 градусов. Этот факт позволяет применять продукт без дополнительных агрегатов на охлаждение прямо в технологию.
- Низкая температура выходных газов продлевает срок службы фильтров в 2 раза.
- Желаемая конечная влажность может быть легко отрегулирована в соответствии с требованиями пользователя.
Технические характеристики
Модель | Диаметр барабана (м) | Длина барабана (м) | Оборотность барабана (об/мин) | Объем (m³) | Производительность (т/ч) | Мощность (кВт) |
Ф1.38х1.8 | 1.38 | 1.8 | 3-10 | 2.6 | 1-3 | 3 |
Ф1.6х2.2 | 1.6 | 2.2 | 3-10 | 4.4 | 4-5 | 5.5 |
Ф1.8x3.6 | 1.8 | 3.6 | 3-10 | 9.1 | 6-8 | 7.5 |
Ф2x4 | 2 | 4 | 3-10 | 12.5 | 8-12 | 3*2 |
Ф2.2х4.5 | 2.2 | 4.5 | 3-10 | 17 | 10-15 | 7.5*2 |
Ф2.5x6 | 2.5 | 6 | 3-10 | 31 | 15-20 | 5.5*4 |
Ф2.7x7 | 2.7 | 7 | 3-10 | 40 | 20-30 | 7.5*4 |
Ф3x7 | 3 | 7 | 3-10 | 49 | 30-40 | 7.5*4 |
Ф3.2x8 | 3.2 | 8 | 3-10 | 64 | 40-50 | 11*4 |
Примечание:
1.Тех. Параметры посчитаны на основе влажность исходного песка: 10-15%, после сушки влажность меньше 1%.
2.Температура на вход сушилки 650-750 градусов.
3.Длина и диаметр сушилки можно менять по требованию заказчика.
